| Штамп для гибки шплинтов

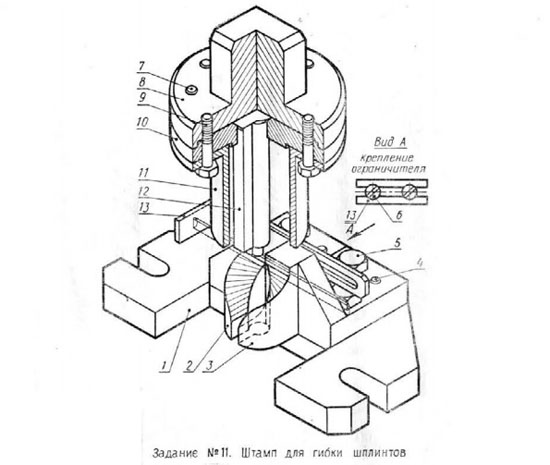

Устройство и работа штампа. Штамп предназначен для гибки шплинтов диаметром 8 мм, однако при изменении размеров пуансона и матрицы, не требующем переделки конструкции штампа, он может служить для гибки шплинтов и других размеров. Штамп собирают в следующем порядке.К нижней плите 1 четырьмя болтами 5 крепят матрицу, состоящую из двух половин - левой (дет.2) и правой (дет.3). Внутренняя поверхность матрицы сверху вниз плавно изменяется от вертикальной плоскости до поверхности, создающей при штамповке очертания внешнего контура головки окончательно изогнутого шплинта. Положение деталей 2 и 3 на плите 1 фиксируется четырьмя цилиндрическими штифтами 4. К матрице двумя винтами 6 крепят ограничитель 13, изогнутый конец которого находится слева и обращен к зрителю. Теперь детали 1,2,3,4,5,6 и 13 собраны в один узел.
Далее собирают другой узел. Пуансон 12, поперечное сечение которого соответствует очертанию головки шплинта, верхним концом вставляют в отверстие пуансонодержателя 10, расклепывают и обрабатывают заподлицо. Цилиндрический выступ пуансонодержателя ф70 вставляют в соответствующую расточку упора 11 со стороны фланца.Упор 11 предотвращает изгиб заготовки шплинта во фронтальной плоскости в момент перемещения пуансона вниз. Второй выступ пуансонодержателя ф125 вставляют в цилиндрическое углубление верхней плиты 8. Детали 8,10 и 11 скрепляют четырьмя болтами 9, причем один болт, благодаря вырезу на детали 11, скрепляет только детали 8 и 10. Относительное положение деталей 8 и 10 при сборке определяется установочным штифтом 7. Детали 7, 8, 9,10, 11 и 12 составляют второй узел.
Штамп для гибки шплинтов сборочный чертеж
Штамп для гибки шплинтов спецификация
Штамп для гибки шплинтов 3д модель
Штамп для гибки шплинтов чертежи
Плита нижняя 11-1
Матрица левая 11-2
Матрица правая 11-3
Плита верхняя 11-8
Пуансонодержатель 11-10
Упор 11-11
Пуансон 11-12
Ограничитель 11-13
ШТАМП ДЛЯ ГИБКИ ШПЛИНТОВ СКАЧАТЬ
ШТАМП ДЛЯ ГИБКИ ШПЛИНТОВ СКАЧАТЬ
|
| |
| |
|
