| Подвеска тягового двигателя электровоза BЛ80C ЧЕРТЕЖ

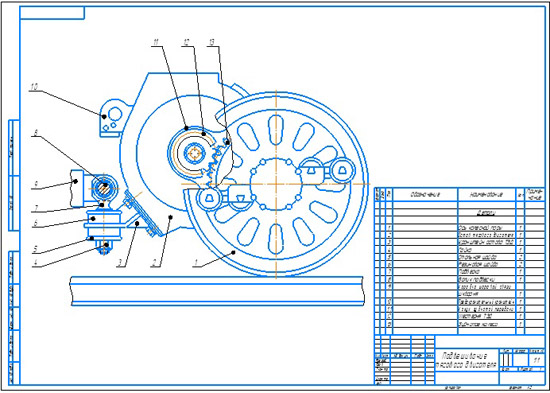

Подвеска ТЭД к раме тележки (рис. 1.12) — выполнена следующим образом:
с одной стороны к остову ТЭД шестью болтами М42 прикреплен кронштейн с отверстием, отлитый из стали 12ГТЛ, с ребрами для жесткости, шесть болтов, крепящих этот кронштейн попарно, стопорят пластиной;
в средней части к шкворневому брусу рамы тележки снизу приварен цилиндр (коробка шаровой связи), с боков которого отлито по два кронштейна для крепления двух ТЭД. К этим двум кронштейнам валиком 0 70 мм прикреплена подвеска, откованная из стали 45 в виде болта М70 мм с верхней головкой и отверстием под валик.
Подвеска тягового двигателя электровоза BЛ80C СКАЧАТЬ ЧЕРТЕЖ
|
| |
| |
|
