| Механизм переключения 01.021
Механизм служит для переключения зубчатых колес в коробке скоростей.

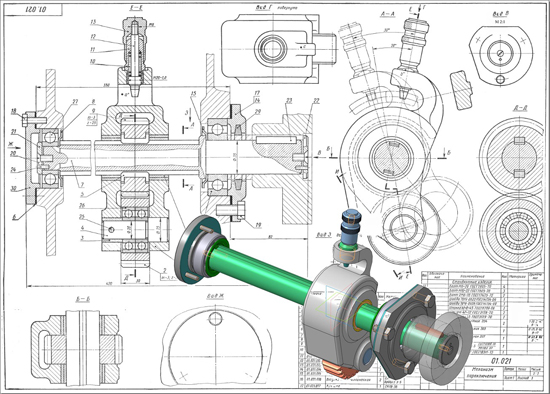

Принцип работы механизма. Вдоль вала 7 перемещается каретка 1 с зубчатым колесом 9, которое установлено на валу на шпонках 5. Шпонки 5 скользят по пазам вала 7. Зубчатое колесо 9 находится в зацеплении с зубчатым колесом 2, вращающимся на шарикоподшипниках 26. Шарикоподшипники 26 установлены на оси 4, закрепленной в корпусе каретки. Каретка 1 может также поворачиваться на валу 7.
При перемещении каретки вдоль вала и одновременном повороте ее зубчатое колесо 2 входит в зацепление с одним из зубчатых колес коробки скоростей и, в зависимости от числа зубьев этих колес, меняется скорость вращения вала 7. Вращение с вала 7 передается через зубчатое колесо (на чертеже показано условно), сидящее на валу на шпонке 23, к рабочим органам машины.
Для фиксации положения каретки служит фиксатор 12 с пружиной 10. Фиксатор соединен резьбой с ручкой 13. Для удобства завинчивания ручка 13 имеет сетчатую накатку, а направляющая 11 фиксатора имеет срезы. Опорами вала служат шарикоподшипники, смонтированные в станине машины. Шарикоподшипники предохранены от загрязнения крышками 30 и 17 с прокладками и кольцами 8, 15 и 29.
Механизм переключения 01.021 сб
Механизм переключения 01.021 спецификация
Механизм переключения 01.021 3d сборка
Механизм переключения 01.021 чертежи
Каретка 01.021.001
Колесо зубчатое 01.021.002
Втулка 01.021.003
Ось 01.021.004
Шпонка специальная 01.021.005
Прокладка 01.021.006
Вал 01.021.007
Кольцо 01.021.008
Колесо зубчатое 01.021.009
Пружина 01.021.010
Направляющая 01.021.011
Фиксатор 01.021.012
Ручка 01.021.013
Прокладка регулировочная 01.021.014
Кольцо 01.021.015
Втулка биметаллическая 01.021.016
Крышка 01.021.017
