| Муфта фрикционная 01.024
Фрикционные муфты служат для передачи крутящего момента.

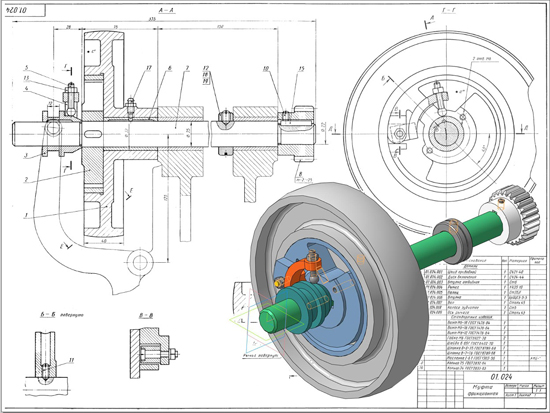

Данная фрикционная муфта передает вращение с вала 7 на шкив 1 с периодическим включением и выключением передачи. Муфта на чертеже показана во включенном положении. Наружная цилиндрическая поверхность диска включения 2 прижата к внутренней поверхности шкива 1. Вращение с диска на шкив передается силами трения. Диск включения соединен с вращающимся валом шпонкой 16 и винтом 11. Вращение на вал 7 передается через зубчатое колесо 8, закрепленное на валу шпонкой 15 и винтом 10. От продольного смещения вал предохраняется кольцом 18. Шкив установлен на валу на подшипнике скольжения (втулка 6). Смазывается подшипник через масленку 17.
Чтобы выключить муфту, необходимо отвести влево втулку 3 (для этого служит отводка, показанная на чертеже условно). Палец 5 перейдет с поверхности втулки 3 на поверхность вала 7, рычаг 4 повернется на оси 9 и диск выйдет из соприкосновения со шкивом. Шкив перестанет вращаться.
На диске 2 сделаны два отверстия М6, в которые ввинчиваются болты при демонтаже узла.
Муфта фрикционная 01.024 сб
Муфта фрикционная 01.024 спецификация
Муфта фрикционная 01.024 3d модель
Муфта фрикционная 01.024 чертежи
Шкив приводной 01.024.001
Диск включения 01.024.002
Втулка отводная 01.024.003
Рычаг 01.024.004
Палец 01.024.005
Втулка 01.024.006
Вал 01.024.007
Колесо зубчатое 01.024.008
Ось рычага 01.024.009
Муфта фрикционная 01.024 СКАЧАТЬ
|
| |
| |
|
