Вал приводной 02.004
| |
| lepris | Дата: Среда, 05.04.2023, 18:43 | Сообщение # 1 |
 Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

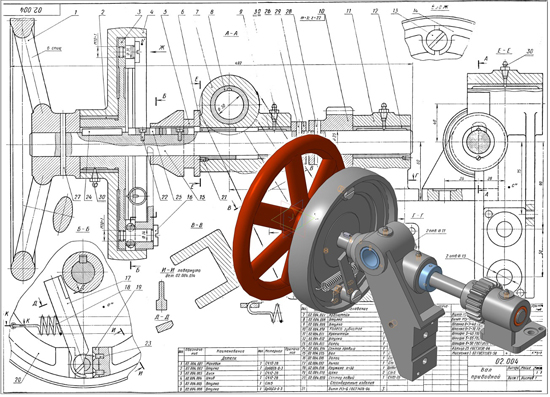

| Вал приводной 02.004
Приводной вал служит для передачи вращения от электродвигателя к рабочим органам машины.
Вращение на вал передается через шкив 4 и смонтированную в нем фрикционную муфту. Шкив 4 вращается свободно относительно диска 3, соединенного с валом 15 шпонкой 24. На диске 3 укреплены палец 16, на котором свободно поворачивается рычаг включения 17, и палец 13, на котором поворачиваются фрикционные секторы 14 и 20 муфты.
Вал 15 начнет вращаться после включения муфты. Для этого необходимо передвинуть втулку 5 по шпонке 25 влево. Конец рычага 17, касающийся втулки 5, перейдет с меньшего диаметра втулки на больший. Рычаг 17 повернется на пальце 16 и квадратным выступом раздвинет секторы 14 и 20 муфты, которые прижмутся к вращающемуся шкиву и передадут вращение через диск 3 на вал 15. В первоначальное положение секторы возвращаются пружиной 18.
Вращение рабочим органам машины передается с вала 15 через зубчатое колесо 10, закрепленное на валу штифтом 28.
Опорами вала 15 служат подшипники скольжения (втулки 6, 9 и 12), запрессованные в кронштейнах 7 и 11. Смазываются подшипники скольжения через масленки 30. В кронштейнах 7 и 11 имеются отверстия для крепления к станине машины.
Вал приводной 02.004 сб
Вал приводной 02.004 спецификация
Вал приводной 02.004 3d сборка
Вал приводной 02.004 чертежи
Маховик 02.004.001
Втулка 02.004.002
Диск 02.004.003
Шкив 02.004.004
Втулка 02.004.005
Втулка 02.004.006
Кронштейн 02.004.007
Втулка 02.004.008
Втулка 02.004.009
Колесо зубчатое 02.004.010
Кронштейн 02.004.011
Втулка 02.004.012
Палец 02.004.013
Сектор правый 02.004.014
Вал 02.004.015
Палец 02.004.016
Рычаг 02.004.017
Пружина n=30 02.004.018
Щека 02.004.019
Сектор левый 02.004.020
Вал приводной 02.004 СКАЧАТЬ
|
| |
| |
|
