Вариатор 02.005

Вариатор - механизм, передающий вращение от одного вала машины к другому и позволяющий регулировать скорость вращения ведомого вала.
Данный вариатор - бесступенчатый клиноременный привод. Регулирование скорости вращения ведомого вала осуществляется за счет раздвижного ведущего шкива, находящегося на валу электродвигателя.
Раздвижной шкив состоит из двух конических дисков 1 и 2, которые перемещаются относительно друг друга вдоль оси. Диск 1, закрепленный на шлицах втулки 13, вместе с ней перемещается по шлицам втулки 12. Диск 2 перемещается по шлицам втулки 13. Расходятся диски под действием ремня 24, сближаются под действием пружин 5 и 6, тем самым изменяя диаметр ведущего шкива. Натяжные пружины 5 регулируется гайкой 10, пружины 6 - фланцем 9.
Электродвигатель установлен на салазках, что позволяет регулировать межосевое расстояние ведущего и ведомого шкивов. Такая регулировка обеспечивает использование ремня постоянной длины при изменении диаметра ведущего шкива и необходимое натяжение ремня.
Масло для смазки шлицевых соединений подается через масленки 23 и систему отверстий в диске 2 и втулке 12.

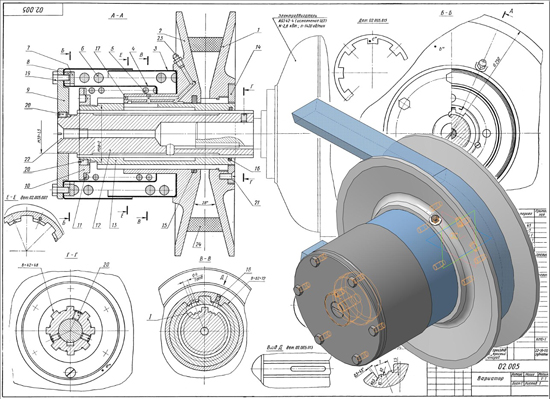

Вариатор 02.005 сб
Вариатор 02.005 спецификация
Вариатор 02.005 3d сборка
Вариатор 02.005 чертежи
Диск правый 02.005.001
Диск левый 02.005.002
Стакан 02.005.003
Стакан 02.005.004
Пружина 02.005.005
Пружина 02.005.006
Кольцо 02.005.007
Кольцо 02.005.008
Фланец 02.005.009
Гайка 02.005.010
Кольцо 02.005.011
Втулка шлицевая 02.005.012
Втулка шлицевая 02.005.013
Фланец 02.005.014
Кольцо сальниковое 02.005.015
Кольцо сальниковое 02.005.016
Заглушка 02.005.017
Заглушка 02.005.018

Вариатор 02.005 СКАЧАТЬ
