Насос масляный 02.013

Данный насос - шестеренного типа, с всасывающей и нагнетательной камерами, служит для подачи масла в смазочную систему машины.
При вращении зубчатых колес в направлении, указанном на чертеже стрелками, масло из всасывающей камеры захватывается свободными впадинами зубьев колес, переносится вдоль стенок корпуса и в зоне зацепления выдавливается в нагнетательную камеру. Герметичность камер обеспечивается тщательной обработкой торцовых поверхностей зубчатых колес, корпуса и крышки.
На вал 4 насоса вращение передается приводной цепью через звездочку 12, закрепленную навалу штифтом 21. На этом же валу на шпонке 19 сидит ведущее зубчатое колесо 3. Ведомое зубчатое колесо свободно вращается на оси 2, один конец которой запрессован в корпус 1.
Крышка 8 крепится к корпусу 1 винтами 16, контрольные штифты 20 предохраняют корпус и крышку от взаимного смещения. В верхней части крышки 8 имеется отверстие, закрываемое пробкой 11, для предварительной заливки масла в насос. Масло для смазки трущихся поверхностей поступает через систему отверстий непосредственно из насоса.
Насос болтами 14 крепится к кронштейну 13. Кронштейн 13 в основании и на боковой стенке имеет отверстия продолговатой формы. Отверстия в основании позволяют регулировать положение звездочки относительно оси машины, отверстия в боковой стенке - натяжение цепи.

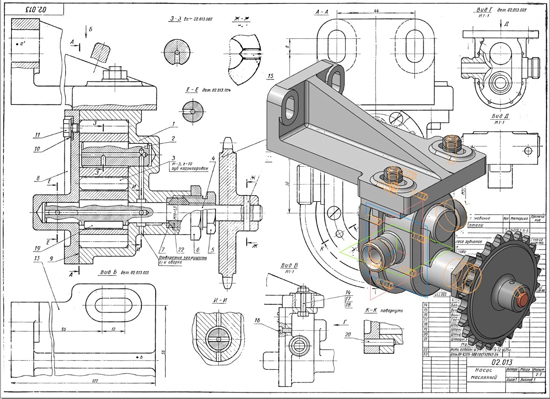

Насос масляный 02.013 сб
Насос масляный 02.013 спецификация
Насос масляный 02.013 3d модель
Насос масляный 02.013 чертежи
Корпус 02.013.001
Ось 02.013.002
Колесо зубчатое 02.013.003
Вал 02.013.004
Штуцер 02.013.005
Гайка 02.013.006
Кольцо 02.013.007
Крышка 02.013.008
Прокладка 02.013.009
Прокладка 02.013.010
Пробка 02.013.011
Звездочка 02.013.012
Кронштейн 02.013.013

Насос масляный 02.013 СКАЧАТЬ
