Муфта предохранительная 02.015
leprisДата: Пятница, 07.04.2023, 16:11 | Сообщение # 1
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline
Муфта предохранительная 02.015

Предохранительные муфты служат для предотвращения поломок машины при перегрузках.
Данная муфта относится к типу кулачковых нормально замкнутых. Вращение с приводного вала машины (показан на чертеже условно) передается на шлицевую втулку 13 муфты. Один конец муфты выполнен в виде хомута и стянут винтом 27, что позволяет закрепить втулку 13 на валу.
По шлицам втулки вдоль вала перемещается диск 10. В диск 10 вставлены два штыря 4, которые входят в гнезда вставок 9 диска 5. Прижимаются диски друг к другу пружиной 11. Сила прижатия пружины регулируется гайкой 12 с тремя отверстиями под ключ для завинчивания. Винт 25 предохраняет гайку 12 от отвинчивания.
С диска 5 вращение передается зубчатому колесу 6, соединенному с диском шпонкой 34, и далее рабочим органам машины. При перегрузке пружина 11 сожмется, диск 10 сдвинется влево, штыри выйдут из вставок, муфта разомкнётся и отключит рабочие органы машины.
Одна из опор вала, шарикоподшипник 36, смонтирована в корпусе 1. Корпус имеет квадратный фланец с четырьмя отверстиями для крепления к станине машины. Для монтажа и регулировки в корпусе сделаны отверстия, закрываемые кожухом 17 и крышкой 2.

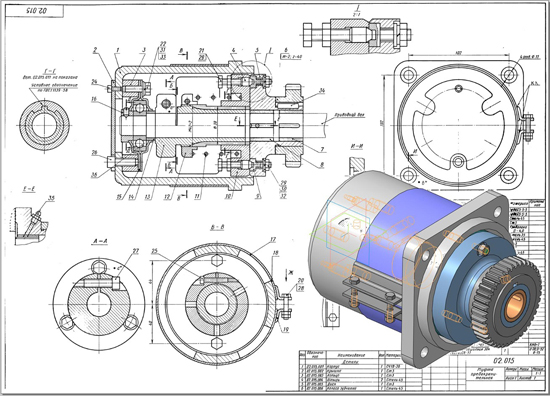

Муфта предохранительная 02.015 СБ
Муфта предохранительная 02.015 спецификация
Муфта предохранительная 02.015 3d сборка
Муфта предохранительная 02.015 чертежи
Корпус 02.015.001
Крышка 02.015.002
Кольцо 02.015.003
Штырь 02.015.004
Диск 02.015.005
Колесо зубчатое 02.015.006
Втулка 02.015.007
Втулка 02.015.008
Вставка 02.015.009
Диск 02.015.010
Пружина 02.015.011
Гайка специальная 02.015.012
Втулка 02.015.013
Кольцо 02.015.014
Диск 02.015.015
Кольцо установочное 02.015.016
Кожух 02.015.017
Прокладка 02.015.018
Угольник 02.015.019

Муфта предохранительная 02.015 СКАЧАТЬ
