Опора МЧ 06.10.00
| |
| lepris | Дата: Пятница, 24.01.2025, 14:10 | Сообщение # 1 |
 Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline
| Опора МЧ 06.10.00 ЧЕРТЕЖ
Данная опора является самоустанавливающей с гидравлическим цанговым фиксированием. Она предназначена для установки обрабатываемой детали на металлорежущем станке. Опора состоит из корпуса поз. 1, в расточке которого расположен полый поршень поз. 3 с коническим седлом. В поршне установлены подпружиненные регулируемая опора поз. 6 и цанга поз. 4. Под тяжестью устанавливаемой для обработки детали опора поз. 6 опускается. При подаче масла под поршень поз. 3 он перемещается вверх, сжимая цангу поз. 4, которая фиксирует опору поз. 6.

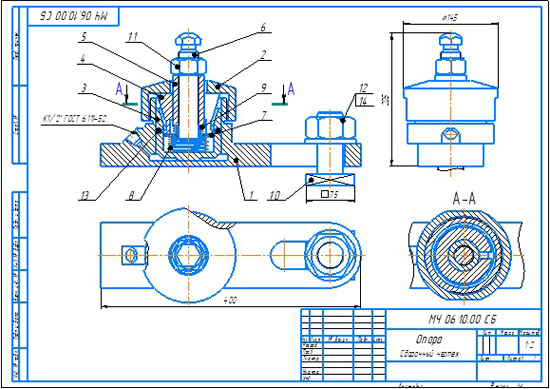

Опора МЧ 06.10.00 сб
Опора МЧ 06.10.00 спецификация
Опора МЧ 06.10.00 3d сборка
Опора МЧ 06.10.00 чертежи
Корпус МЧ 06.10.01
Крышка МЧ 06.10.02
Поршень МЧ 06.10.03
Цанга МЧ 06.10.04
Втулка МЧ 06.10.05
Опора МЧ 06.10.06
Диск МЧ 06.10.07
Пружина МЧ 06.10.08
Пружина МЧ 06.10.09
Болт М40 МЧ 06.10.10
Опора МЧ 06.10.00 СКАЧАТЬ
|
| |
| |
|
