| Патрубок. Вариант 14 ЧЕРТЕЖ
1. Расчетно-графическая работа Патрубок.
1) Разработать конструкцию патрубка по образцу. Заданные размеры представлены в таблице 3 по вариантам. Недостающие размеры принять самостоятельно.
Резьба с крупным шагом. Шаг резьбы выбрать из таблицы ГОСТ 8724-2002 – Резьба метрическая. Диаметры и шаги (приложение 2).
Форму и размеры проточек для метрической резьбы выбрать из ГОСТ 10549-80 – Выход резьбы. Сбеги, недорезы, проточки и фаски (приложение 3).
2) Выполнить чертеж патрубка на формате А3. Предусмотреть необходимые виды, разрезы,
выносные элементы. На чертеже расставить все необходимые размеры.

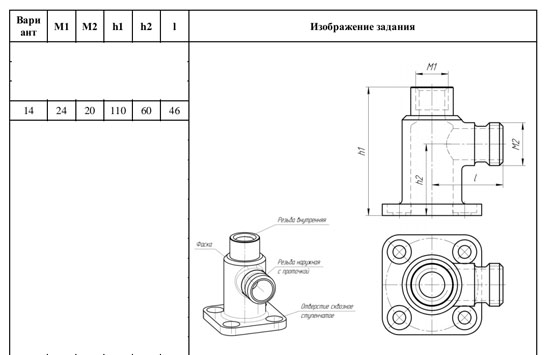

Патрубок 102.007.014.000
М1=24 мм
М2=20 мм
h1=110 мм
h2=60 мм
l=46 мм
Патрубок. Вариант 14 СКАЧАТЬ
|
| |
| |
|
