Виды соединений. Задание 2.1
| |
| lepris | Дата: Четверг, 19.06.2025, 08:31 | Сообщение # 1 |
 Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

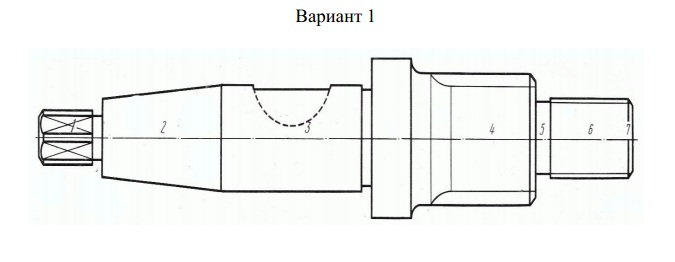

| Вал. Вариант 1 ЧЕРТЕЖ
Виды соединений. Задание 2.1
Выполнить чертеж вала с элементами видов соединений.
На соответствующие участки вала нанести указанные размеры:
1) «под ключ» 19 (если такого ключа нет, возьмите ближайший больший размер);
2) конусности 1:11 (если такой конусности не существует, возьмите ближайшую большую величину по стандарту);
3) шпоночного паза, выполненного на валу диаметром 40 мм, под сегментную шпонку;
4) проточки, предусмотренной для выхода шлифовального круга при круговом шлифовании для указанного выше диаметра вала;
5) шлицевого участка вала диаметром 54 мм, прямобочного профиля средней серии, с центрированием по наружному диаметру;
6) проточку под указанную ниже резьбу;
7) резьбы метрической левой с наружным диаметром 30 мм, шаг крупный, с указанием фаски под резьбу.
Вал. Вариант 1 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Четверг, 19.06.2025, 08:32 | Сообщение # 2 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline
| Вал. Вариант 2 ЧЕРТЕЖ
Виды соединений. Задание 2.1
Выполнить чертеж вала с элементами видов соединений.
Выполнить местный разрез для внутренней резьбы.
На соответствующие участки вала нанести указанные размеры:
1) фаски, выполненной под углом 45 град, шириной 2,5 мм (проверить по ГОСТ 10549 – 80, есть ли такие размеры фасок);
2) резьбы метрической внутренней с наружным диаметром 36, шаг мелкий, с указанием фаски под резьбу;
3) проточки под указанную выше резьбу (размеры см. в справочной таблице);
1) шлицевого участка вала диаметром 45 мм, шлицами прямобочного профиля, тяжелой серии, с центрированием по внутреннему диаметру d;
2) шпоночного паза, выполненного под призматическую шпонку на валу диаметром 35 мм;
3) конусности 1:14 (если такой конусности нет, возьмите ближайшую большую величину);
4) «под ключ» 26 (если такого ключа не существует, возьмите больший ближайший размер по таблице).
Вал. Вариант 2 ЧЕРТЕЖ
|
| |
| |
| lepris | Дата: Четверг, 19.06.2025, 08:33 | Сообщение # 3 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

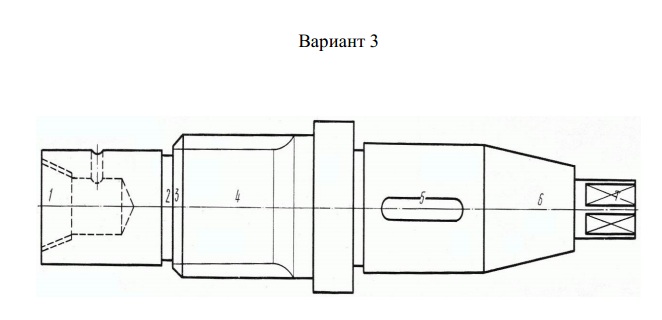

| Вал. Вариант 3 ЧЕРТЕЖ
Виды соединений. Задание 2.1
Выполнить чертеж вала с элементами видов соединений.
Выполнить местный разрез для внутренней резьбы.
На соответствующие участки вала нанести указанные размеры:
1) резьбы трубной конической с условным диаметром 1? в основной плоскости;
2) канавки для выхода шлифовального круга при шлифовании диаметра 40 мм;
3) фаски, выполненной под углом 30?, шириной 3 мм (проверьте, есть ли такие размеры фасок по таблице стандартных фасок);
4) шлицевого участка вала диаметром 54 мм, шлицами прямобочного профиля, средней серии, с центрированием по боковым сторонам b;
5) шпоночного паза, выполненного под призматическую шпонку на валу диаметром 48 мм;
6) конусности 1:4 (если такой конусности нет в таблице ГОСТ 8593 – 81, возьмите ближайшую большую величину);
7) «под ключ» 26 (если такого ключа не существует, возьмите больший ближайший размер по таблице ГОСТ 6424 – 73).
Вал. Вариант 3 СКАЧАТЬ ЧЕРТЕЖ
|
| |
| |
| lepris | Дата: Пятница, 04.07.2025, 16:51 | Сообщение # 4 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

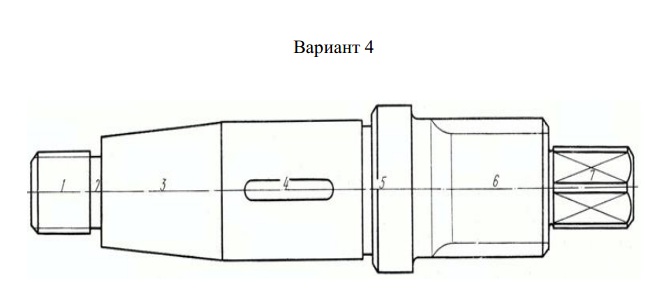

| Вал. Вариант 4 ЧЕРТЕЖ
Виды соединений. Задание 2.1
Выполнить чертеж вала с элементами видов соединений.
На соответствующие участки вала нанести указанные размеры:
1) резьбы метрической с наружным диаметром 30 с мелким шагом;
2) проточки под указанную выше резьбу (размеры см. в справочной таблице);
3) конусности 1: 6 (если такой конусности нет в таблице ГОСТ 8593 – 81, возьмите ближайшую большую величину);
4) шпоночного паза, выполненного под призматическую шпонку на валу диаметром 42 мм;
5) фаски, выполненной под углом 30?, шириной 3 мм (проверьте, есть ли такие размеры фасок по таблице стандартных фасок);
6) шлицевого участка вала с наружным диаметром 50 мм, шлицами прямобочного профиля легкой серии, с центрированием по внутреннему диаметру;
7) «под ключ» 26 (если такого ключа не существует, возьмите больший ближайший размер по таблице ГОСТ 6424 – 73).
Вал. Вариант 4 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Пятница, 04.07.2025, 16:52 | Сообщение # 5 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

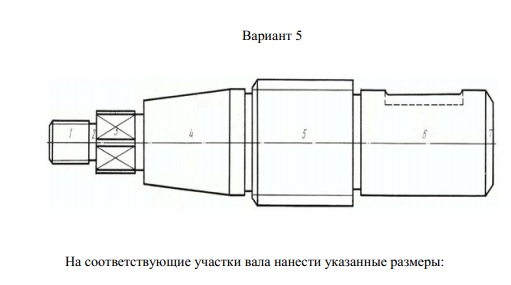

| Вал. Вариант 5 ЧЕРТЕЖ
Виды соединений. Задание 2.1
Выполнить чертеж вала с элементами видов соединений.
На соответствующие участки вала нанести указанные размеры:
1) резьбы метрической с наружным диаметром 24 мм, шаг мелкий, с указанием фаски под резьбу;
2) проточки под указанную выше резьбу (размеры см. в справочной таблице);
3) «под ключ» 27 (проверьте по ГОСТу, имеется ли такое значение размера);
4) конусности 1: 13 (если такой конусности нет в таблице ГОСТ 8593 – 81, возьмите ближайшую большую величину);
5) шлицевого участка вала с наружным диаметром 56 мм, шлицами прямобочного профиля тяжелой серии, с центрированием по боковым поверхностям зубьев;
6) шпоночного паза, выполненного под призматическую шпонку на валу диаметром 40 мм;
7) фаски, выполненной под углом 30 град, шириной 2,5 мм (проверьте, есть ли такие размеры фасок по таблице стандартных фасок);
Вал. Вариант 5 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Пятница, 04.07.2025, 16:53 | Сообщение # 6 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

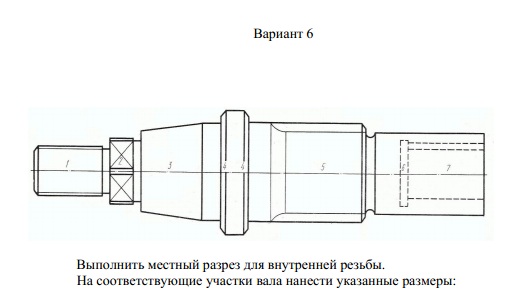

| Вал. Вариант 6 ЧЕРТЕЖ
Виды соединений. Задание 2.1
Выполнить чертеж вала с элементами видов соединений.
Выполнить местный разрез для внутренней резьбы.
На соответствующие участки вала нанести указанные размеры:
1) резьбы метрической с наружным диаметром 24 мм, с мелким шагом, с указанием фаски под резьбу;
2) «под ключ» 32 (проверьте по ГОСТу, имеется ли такое значение размера);
3) конусности 1: 4 (если такой конусности нет в таблице ГОСТ 8593 – 81, возьмите ближайшую большую величину);
4) фасок, выполненных под углом 45?, шириной 2 мм (сверьте размеры с табличными значениями и, если надо, внесите исправления);
5) шлицевого участка вала с наружным диаметром 60 мм, шлицами прямобочного профиля, средней серии, с центрированием по наружному диаметру D;
6) канавки для выхода шлифовального круга при шлифовании диаметра 30 мм;
7) шпоночного паза, выполненного под призматическую шпонку на валу диаметром 30 мм;
Вал. Вариант 6 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Пятница, 04.07.2025, 16:54 | Сообщение # 7 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline
| 7
|
| |
| |
| lepris | Дата: Пятница, 04.07.2025, 16:54 | Сообщение # 8 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline
| 8
|
| |
| |
| lepris | Дата: Пятница, 04.07.2025, 16:54 | Сообщение # 9 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline
| 9
|
| |
| |
| lepris | Дата: Пятница, 04.07.2025, 16:54 | Сообщение # 10 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline
| 10
|
| |
| |
| lepris | Дата: Пятница, 04.07.2025, 16:54 | Сообщение # 11 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline
| 11
|
| |
| |
| lepris | Дата: Пятница, 04.07.2025, 16:54 | Сообщение # 12 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline
| 12
|
| |
| |
| lepris | Дата: Пятница, 04.07.2025, 16:54 | Сообщение # 13 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline
| 13
|
| |
| |
| lepris | Дата: Пятница, 04.07.2025, 16:55 | Сообщение # 14 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

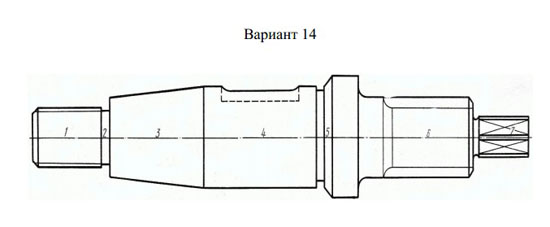

| Вал. Вариант 14 ЧЕРТЕЖ
Виды соединений. Задание 2.1
На соответствующие участки вала нанести указанные размеры:
1) резьбы метрической с наружным диаметром 33 мм, с мелким шагом (выбрать самостоятельно), левой;
2) проточки под указанную выше резьбу (размеры см. в справочной таблице);
3) конусности 1 : 7 (уточнить по ГОСТ 8593 – 81);
4) шпоночного паза на валу диаметром 48 мм, выполненного под призматическую шпонку;
5) фаски, выполненных под углом 45?, шириной 1,8 мм (проверьте размеры по ГОСТ);
6) шлицевого участка вала диаметром 52 мм, прямобочного профиля, тяжелой серии, с центрированием по внутреннему диаметру d;
7) «под ключ» 35 (если такого ключа нет, возьмите ближайший стандартный размер).
Вал. Вариант 14 СКАЧАТЬ
|
| |
| |
|
