| Клапан 4.000.11.00 ЧЕРТЕЖ
Клапан - устройство для выпуска жидкостей.
При повышении давления сверх установленного, жидкость поступает в отверстие корпуса 1 и сдвигает седло 5.
Далее жидкость поступает в отверстие между корпусом 1 и ребрами седла 5 и вытекает из отверстия штуцера 3.
При понижении давления пружина 4, зафиксированная между седлом и втулкой 2, возвращается в исходное положение и перекрывает поток.

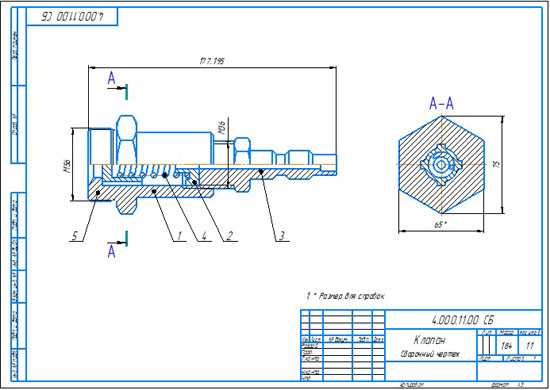

Клапан 4.000.11.00 сб
Клапан 4.000.11.00 спецификация
Клапан 4.000.11.00 3d сборка
Клапан 4.000.11.00 чертежи
Корпус 4.000.11.01
Втулка 4.000.11.02
Штуцер 4.000.11.03
Пружина 4.000.11.04
Седло 4.000.11.05
Клапан 4.000.11.00 СКАЧАТЬ
|
| |
| |
|
