Приспособление регулировочное МРАГ.ДА 0001.000

Для регулировки оптического прибора на винт наводящий поз.2 надевается головка наводящего винта 5 и закрепляется штифтом 9.
На другой конец наводящего винта навинчивается гайка предохранитель поз.6. Корпус поз.1 фиксируется в определенном положении с помощью гайки затяжной поз.4 и установочного винта поз.7. Винт наводящий поз.2 перемещается влево по втулке разрезной поз.3 с помощью головки наводящего винта 5. Штифт поз.8 фиксирует перемещение винт наводящий поз.2.

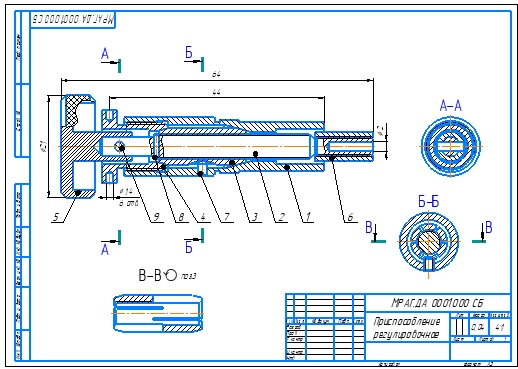

Приспособление регулировочное МРАГ.ДА 0001.000 СБ
Приспособление регулировочное МРАГ.ДА 0001.000 спецификация
Приспособление регулировочное МРАГ.ДА 0001.000 3д модель
Приспособление регулировочное МРАГ.ДА 0001.000 чертежи
Приспособление регулировочное чертежи
корпус МРАГ.ДА 0001.001
Винт наводящий МРАГ.ДА 0001.002
Втулка разрезная МРАГ.ДА 0001.003
Гайка затяжная МРАГ.ДА 0001.004
Головка наводящего винта МРАГ.ДА 0001.005
Гайка предохранитель МРАГ.ДА 0001.006

Приспособление регулировочное СКАЧАТЬ
