| Пуансон МРАГ.АО 0010.000
Пуансон при движении вперед вырубает в ленте из металла ножом поз.1 квадратное отверстие.
При этом нож поз.1 сжимает пружину поз.7.При дальнейшем движении пуансона упор поз.3 под дествием ленты сжимает пружину поз.4 и открывается нож поз.6, который выпрубает второе квадратное отверстие в ленте. При обратном движении пуансона нож поз. 1 и упор поз.3 под действие пружин поз.4 и поз.7 принимают исходное положения. Степень сжатия приужин поз.4 и поз.7 регулируются гайкой.

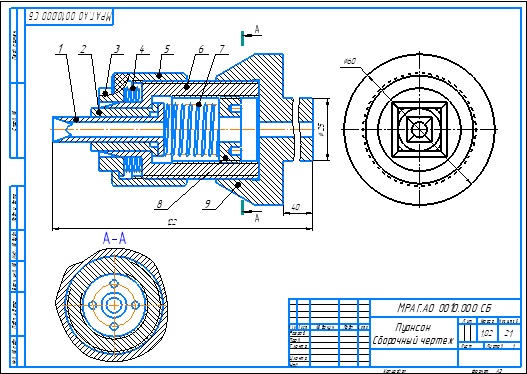

Пуансон МРАГ.АО 0010.000 СБ
Пуансон МРАГ.АО 0010.000 спецификация
Пуансон МРАГ.АО 0010.000 3д модель
Пуансон МРАГ.АО 0010.000 чертежи
Нож МРАГ.АО 0010.001
Упор МРАГ.АО 0010.002
Упор МРАГ.АО 0010.003
Пружина МРАГ.АО 0010.004
Гайка накидная МРАГ.АО 0010.005
Нож МРАГ.АО 0010.006
Пружина МРАГ.АО 0010.007
Гайка специальная МРАГ.АО 0010.008
Основание МРАГ.АО 0010.009
Пуансон МРАГ.АО 0010.000 СКАЧАТЬ
|
| |
| |
|
