| Ролик 01.01.00.00
Ролики применяются в качестве нижних опор отдекльных шкафов, входящих в комплект электронно-вычислительных машин.
Изделие состоит из трех основных частей пяты 1, шарнира 2 и ролика 3. Пята 1 получина сваркой пластины и подпятника, выполненых из стали марки Ст3. Шарнир 2 состоит из оси и скобы,изготовленных соответственно из сталей марок 10 и Ст.3. Благодаря шарнирному соединению ролика с пятой, которая крепится к днищу шкафа двумя болтами, создается возможность передвижения шкафа в любом направлении. Трущиеся поверхности шарнира и ролика покрываются специальной смазкой.

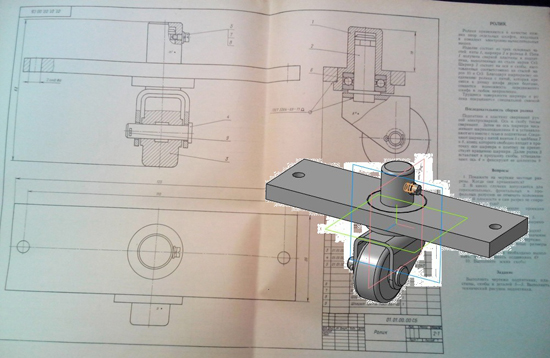

Ролик 01.01.00.00 СБ
Ролик 01.01.00.00 спецификация
Ролик 01.01.00.00 3d сборка
Ролик 01.01.00.00 чертежи
Пята 01.01.01.00 Сборочный чертеж
Пята 01.01.01.00 Спецификация
Шарнир 01.01.02.00 Сборочный чертеж
Подпятник 01.01.01.01
Пластина 01.01.01.02
Шарнир 01.01.02.00 спецификация
Ось 01.01.02.01
Скоба 01.01.02.02
Ролик 01.01.00.03
Ось 01.01.00.04
Винт 01.01.00.05
Ролик 01.01.00.00 СКАЧАТЬ
|
| |
|
|
|
