| Корпус в сборе БНТУ.ИГ0008.000

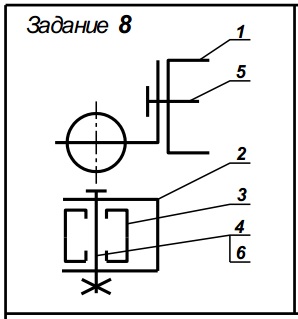

Сборочная единица "Корпус в сборе" содержит три детали. Корпус 1 соединяется с кронштейном 2 винтом 5 М16х25 ГОСТ 17473-80. Ролик 3 свободно вращается на оси, которой является винт 4 М10х70 ГОСТ 1491-80, установленный в отверстия кронштейна и ролика, и зафиксированной гайкой 6 М10 ГОСТ 5916-70, низкая Н=6.
Требуется:
а) Выполнить сборочный чертеж узла на формате А3 в масштабе 1:1.
Чертеж должен содержать главный вид с разрезом, вид сверху с местными разрезами и вид слева.
б) Составить спецификацию сборочной единицы.
в) выполнить 3d модель сборочной единицы.
г) выполнить чертежи сборочной единицы.
Корпус в сборе. Задание 8
Корпус в сборе сб
Корпус в сборе спецификация
Корпус в сборе 3d
Корпус в сборе чертежи
Корпус 8.001
Кронштейн 8.002
Ролик 8.003
Корпус в сборе БНТУ.ИГ0008.000 СКАЧАТЬ
|
| |
| |
|
