Основание в сборе БНТУ.ИГ0009.000

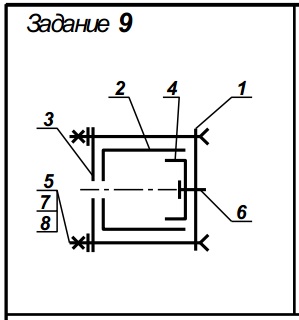

Сборочная единица "Основание в сборе" содержит четыре детали. Втулка 4 крепится к основанию 1 винтом 6 М8х12 ГОСТ 17473-80. Стакан 2 устанавливается в цилиндрической проточки основания и крышки 3 и закрепляется двумя стягивающими винтами 5 М10х90 ГОСТ 17475-80, гайками 7 М10 ГОСТ 5916-80, и шайбами 8 (10 ГОСТ 11371-80).
Требуется:
а) Выполнить сборочный чертеж узла на формате А3 в масштабе 1:1.
Чертеж должен содержать главный вид с разрезом и вид слева.
б) Составить спецификацию сборочной единицы.
в) выполнить 3d модель сборочной единицы.
г) выполнить чертежи сборочной единицы.
Основание в сборе сб
Основание в сборе спецификация
Основание в сборе 3д модель
Основание в сборе чертежи
Основание 9.001
Стакан 9.002
Крышка 9.003
Втулка 9.004

Основание в сборе БНТУ.ИГ0009.000 СКАЧАТЬ
