| Приспособление для фрезерования МЧ 06.03.00 ЧЕРТЕЖ

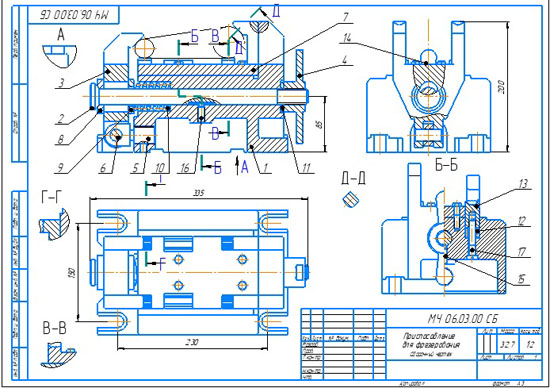

Приспособление предназначено для фрезерования двух деталей одновременно набором фрез на горизонтально-фрезерном станке (обрабатываемые детали на чертеже показаны топкими линиями). Обрабатываемые детали устанавливаются на две плавающие призмы поз.13 служащие для предварительной установки и фиксации положения обрабатываемых деталей. При завинчивании рукоятки поз. 4 обрабатываемые детали зажимаются в призме поз. 7 прихватом поз. 5, Одновременный зажим двух обрабатываемых деталей осуществляется благодаря сферической головке болта поз. 2 и сферической шайбе поз. 8. Чтобы болт поз. 2 не проворачивался при вращении рукоятки 4, предусмотрен установочный винт поз. 16, который входит в паз стержня болта поз. 2.
Приспособление для фрезерования МЧ 06.03.00 сб
Приспособление для фрезерования МЧ 06.03.00 спецификация
Приспособление для фрезерования МЧ 06.03.00 3d сборка
Приспособление для фрезерования МЧ 06.03.00 чертежи
Корпус МЧ 06.03.01
Болт МЧ 06.03.02
Прихват МЧ 06.03.03
Рукоятка МЧ 06.03.04
Винт МЧ 06.03.05
Ось МЧ 06.03.06
Призма МЧ 06.03.07
Шайба МЧ 06.03.08
Шайба МЧ 06.03.09
Пружина МЧ 06.03.10
Шайба МЧ 06.03.11
Пружина МЧ 06.03.12
Призма МЧ 06.03.13
Приспособление для фрезерования МЧ 06.03.00 СКАЧАТЬ
|
| |
| |
|
