Кондуктор. вариант 3. Задание 5.
leprisДата: Понедельник, 10.04.2023, 14:29 | Сообщение # 1
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline
Кондуктор. вариант 3. Задание 5.

Кондуктор служит для сверления отверстия на плитках, имеющих Т-образный выступ.
Основание 1 кондуктора соединено с плитой 2 с помощью штифтов 5 и винтов 6. Сверху в плиту вставлена направляющая втулка 3, сбоку - ввинчена рукоятка 4.
При сверлении отверстия выступ обрабатываемой детали вставляется в Т-образное отверстие основания, сверло направляется через втулку сверху.

Кондуктор. вариант 3
Кондуктор сб
Кондуктор спецификация
Кондуктор 3d СБОРКА

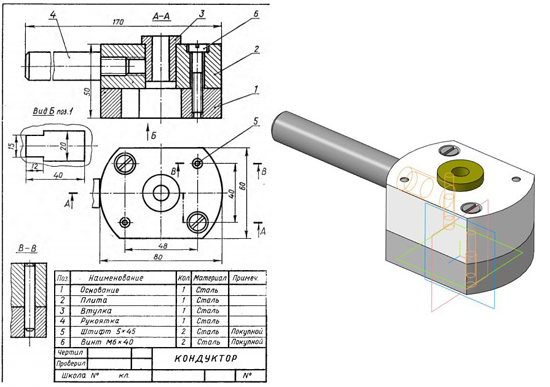

Кондуктор ЧЕРТЕЖИ
Кондуктор Задание 5 вариант 3
01 Основание
02 Плита
03 Втулка
04 Рукоятка
05 штифт 5х40
06 винт М6х45

Кондуктор. вариант 3 СКАЧАТЬ
