Вентиль без корпуса. Вариант 1 сб
| |
| lepris | Дата: Воскресенье, 01.10.2023, 10:19 | Сообщение # 1 |
 Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline
| Вентиль без корпуса. Вариант 1
Вентиль - запорное приспособление для включения или выключения участка трубопровода, а также для регулирования подачи в трубопроводе жидкости, газа, пара, движущихся по трубопроводу.

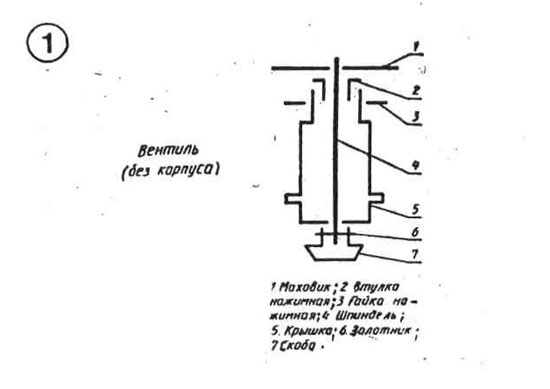

Концевая часть шпинделя 4 крепится скобой 7 с золотником 6. Шпиндель 4 заворачивается в крышку 5. В отверстие ф30 крышки 5 набивается уплотнительная масса, которая зажимается втулкой нажимной 2 и гайкой нажимной 3. На выступающий конец шпинделя надевается маховик.
Вентиль без корпуса. Вариант 1 сб
Вентиль без корпуса. Вариант 1 спецификация
Вентиль без корпуса. Вариант 1 3d сборка
Вентиль без корпуса. Вариант 1 чертежи
01 Маховик
02 Втулка нажимная
03 Гайка нажимная
04 Шпиндель
05 Крышка
06 Золотник
07 Скоба
Вентиль без корпуса. Вариант 1 СКАЧАТЬ
|
| |
| |
|
