Прижим. Вариант 7 СБ
| |
| lepris | Дата: Воскресенье, 01.10.2023, 10:27 | Сообщение # 1 |
 Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline
| Прижим. Вариант 7

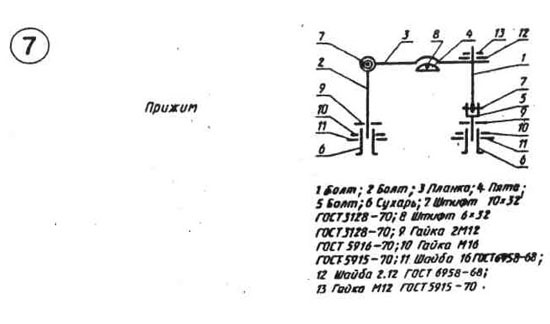

Прижим предназначен для закрепления цилиндрических заготовок или деталей к станине для последующей их обработки. Прижим крепится в специальных пазах станины при помощи двух сухарей 6, гаек 10. Завинчивая или отвинчивая болт 2 и вилку 5, настраиваем приспособление на нужный диаметр заготовки.
Болт 2 и вилка 5 фиксируется в нужном положении при помощи двух гаек 9. Крепление заготовки осуществляется откидным болтом 1 с гайкой 13 и шайбой 12 при помощи планки 3 с пятой 4, которые соединены штифтом 8. Болт 1 и вилка 5 соединены штифтом 7.
Прижим. Вариант 7 сб
Прижим. Вариант 7 спецификация
Прижим. Вариант 7 3d сборка
Прижим. Вариант 7 чертежи
01 Болт
02 Болт
03 Планка
04 Пята
05 Болт
06 Сухарь
Прижим. Вариант 7 СКАЧАТЬ
|
| |
| |
|
