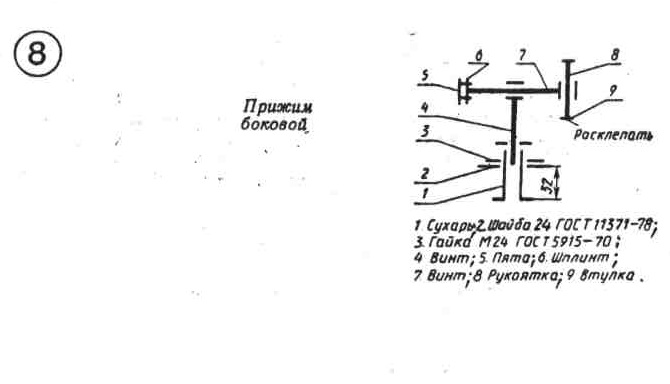

| Прижим боковой. Вариант 8
Прижим боковой предназначен для крепления заготовки к уголку, который устанавливается в планшайбе. Прижим крепится в специальном пазу планшайбы при помощи сухаря 1, гайки 3 и шайбы 2.
Винт 4 вворачивается в отверстие М16 сухаря 1 и фиксируется на нужной высоте гайкой. В отверстие головки винта 4 вворачивается винт 7, к которому с одного конца при помощи штифта 6 крепится пята 5, для прижима заготовки. Головка винта 7 имеет отверстие, в которое вставляется рукоятка 8. С одной стороны рукоятки надевают втулку 9, которая фиксируется расклепыванием выступающей части конца рукоятки.
Прижим боковой. Вариант 8 сборочный чертеж
Прижим боковой. Вариант 8 спецификация
Прижим боковой. Вариант 8 3d сборка
Прижим боковой. Вариант 8 чертежи
01 Сухарь
04 Винт
05 Пята
07 Винт
08 Рукоятка
09 Втулка
Прижим боковой. Вариант 8 СКАЧАТЬ
|
| |
| |
|
