| Прижим вертикальный. Вариант 9

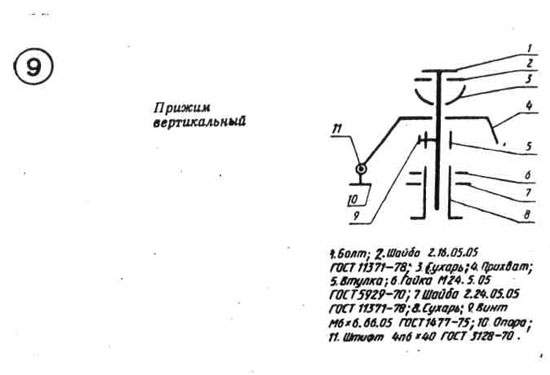

Прижим вертикальный предназначен для крепления деталей к плите. Прижим крепится в специальных пазах плиты при помощи сухаря 8, гайки 6 и шайбы 7. Втулка 5 фиксируется на стержне болта 1 винтом 9 и удерживает прихват 4 в верхнем положении. При Завинчивании болта 1 в сухарь 8 сухарь 3 давит на прихват 4, на левом уонце которого при помощи штифта 11 крепится опора 10. Первый конец прихвата 4 прижимает заготовку к плите. Между болтом 1 и сухарем 3 расположена шайба 2.
Прижим вертикальный. Вариант 9 сб
Прижим вертикальный. Вариант 9 спецификация
Прижим вертикальный. Вариант 9 3d сборка
Прижим вертикальный. Вариант 9 чертежи
01 Болт
02 Шайба
03 Сухарь
04 Прихват
05 Втулка
08 Сухарь
10 Опора
