Головка штатива. Вариант 5
| |
| lepris | Дата: Пятница, 19.01.2024, 09:08 | Сообщение # 1 |
 Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline
| Головка штатива. Вариант 5

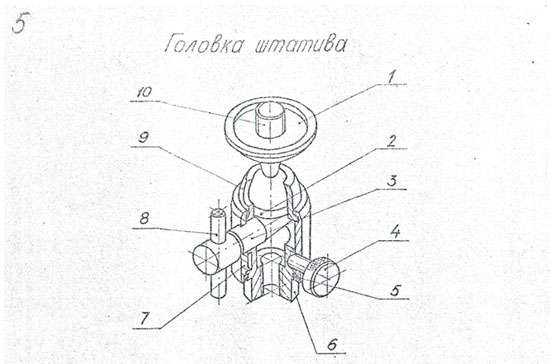

Стержень штатива 10 прижимается нажимной чашкой 2 к сферической поверхности втулки шарнирной 9. Сила прижима регулируется перемещением конусной части винта нажимного 3. Посредством ручки 8 винт 3 приводится во вращение и происходит его перемещение по резьбе М5 в кольце 7. Втулка шарнирная 9 соединена с корпусом 6 посредством кольца 7, которое закреплено на корпусе через само разжимающееся кольцо 5. Расположение кольца 7 относительно корпуса 6 фиксируется зажимным винтом 4.
Головка штатива. Вариант 5 сб
Головка штатива. Вариант 5 спецификация
Головка штатива. Вариант 5 3d модель
Головка штатива. Вариант 5 чертежи
01 Гайка
02 Чашка нажимная
03 Винт нажимной
04 Винт зажимной
05 Кольцо стопорное
06 Корпус
07 Кольцо
08 Ручка
09 Вилка шарнирная
10 Стержень шарнирный
Головка штатива. Вариант 5 СКАЧАТЬ
|
| |
| |
|
