Вентиль пневматический. вариант 3

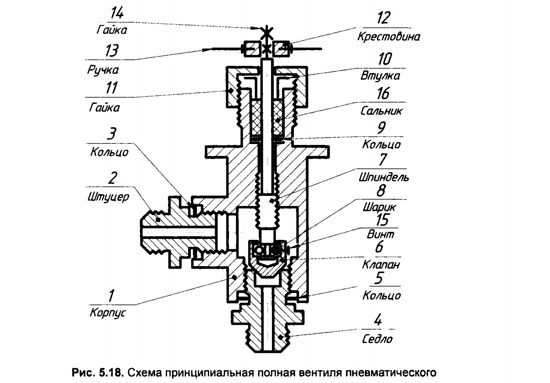

Схема принципиальная полная пневматического показана на рис.5.18.
Вентиль называют пневматическим, потому что он используется в системе трубопроводов, по которым подается воздух (их тоже называют пневматическими трубопроводами, или пневмоприводами).
Вентиль состоит из корпуса 1, в который ввернут штуцер 2 с уплотнительным резиновым кольцом 3. К штуцеру подключается приемная часть трубопровода. Подается воздух через штуцер (седло) 4, установленный с уплотнительным кольцом 5. Входной канал этого штуцера перекрывается клапаном 6 (клапан садится на кромку отверстия этого штуцера, поэтому его называют седлом). Клапан 6 соединен со шпинделем 7 так, что сохраняется возможность их относительного вращения вокруг общей оси симметрии. Соединительным звеном является шарики 8, вложенные в специальную проточку в деталях через отверстие в клапане, закрываемом винтом 15. Такое соединение обеспечивает необходимое давление на клапан вращением шпинделя, а сам клапан остается неподвижным.
Для устранения утечки среды через резьбу шпинделя используется уплотнительное устройство - сальник. Он состоит из опорного кольца 9, эластичного материала (сальника) 16, нажимной втулки 10, нажимной гайки 11. При завинчивании гайки нажимная втулка опускается, давит на сальник, сальник расширяется и устраняет зазоры между цилиндрическими поверхностями.
Шпиндель вращается с помощью маховика. Маховик состоит из крестовины 12, которую ввернуты четыре ручки 13. Со шпинделем крестовина соединяется четырехгранной призмой. От смещения вдоль оси маховик фиксируется специальной гайкой 14.
Вентиль пневматический. вариант 3 сб
Вентиль пневматический. вариант 3 спецификация
Вентиль пневматический. вариант 3 3d сборка
Вентиль пневматический. вариант 3 чертежи
01 Корпус
02 Штуцер
04 Седло
06 Клапан
07 Шпиндель
09 Кольцо
10 Втулка
11 Гайка
12 Крестовина
13 Ручка
14 Гайка

Вентиль пневматический. вариант 3 СКАЧАТЬ
