| Обратный клапан. Вариант 12

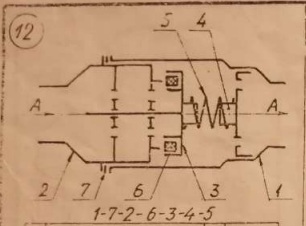

Обратный клапан установлен в трубопроводе и предназначен для пропуска жидкости (газа) только в одном направлении, указанном стрелками А. При движении в направлении стрелок А струя преодолевает усилие пружины 5 и отжимает клапан 3 от седла 2. Через зазор между седлом и клапаном жидкость (газ) поступает в выходной штуцер корпуса 1.
Обратный клапан. Вариант 12 сб
Обратный клапан. Вариант 12 спецификация
Обратный клапан. Вариант 12 3d сборка
Обратный клапан. Вариант 12 чертежи
01 Корпус
02 Седло
03 Клапан
04 Опора пружины
05 Пружина
06 Прокладка
07 Прокладка
Обратный клапан. Вариант 12 СКАЧАТЬ
|
| |
| |
|
