| Форсунка. Вариант 9

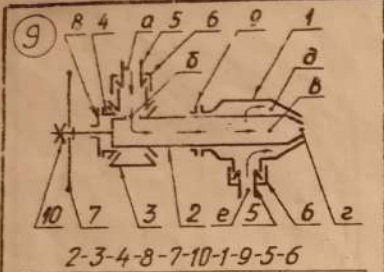

Форсунка предназначена для распыления жидкого топлива с помощью сжатого воздуха или пара. Сжатый воздух поступает по каналу "a", через отверстие "б" попадает в полость "в" сопла 2 и выходит через отверстие "г", увлекая и распыливая топливо из кольцевой полости "д".
Топливо подается по каналу "е". Маховичком 7 изменяет кольцевой зазор в выходном отверстии "г" и тем самым регулируют подачу топлива.
Форсунка. Вариант 9 сб
Форсунка. Вариант 9 спецификация
Форсунка. Вариант 9 3d сборка
Форсунка. Вариант 9 чертежи
01 Корпус
02 Сопло
03 тройник
04 Конус
05 Ниппель
06 Гайка накидная
07 Маховичок
Форсунка. Вариант 9 СКАЧАТЬ
|
| |
| |
|
