| Виды соединений. Вариант 3 ЧЕРТЕЖ
Выполнить:

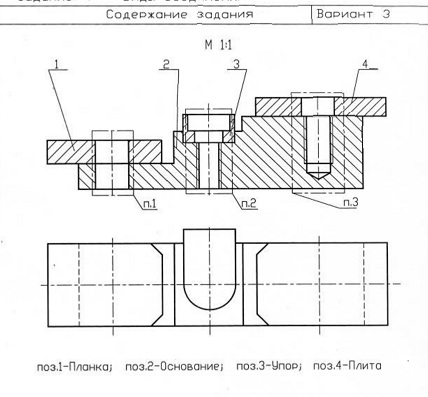

п.1 Соединение детали поз.1 и поз.2 болтом М12 по ГОСТу 7798-70, установить гайку М12 по ГОСТу 5915-70 и шайбу 12 по ГОСТу 6402-70.
п.2 Соединение дет. поз.3 и поз.2 (материал чугун) винтом М10 по ГОСТу 1491-80.
п.3 Соединение детали поз.4 и поз.2 (материал чугун) шпилькой М12 по ГОСТу 22036-76, установить гайку М12 по ГОСТу 5915-70 и шайбу 12 по ГОСТу 6958-78.
Виды соединений. Вариант 3 сб
Виды соединений. Вариант 3 спецификация
Виды соединений. Вариант 3 3д модель
Виды соединений. Вариант 3 чертежи
01 Планка
02 Основание
03 Упор
04 Плита
Виды соединений. Вариант 3 СКАЧАТЬ
|
| |
| |
|
