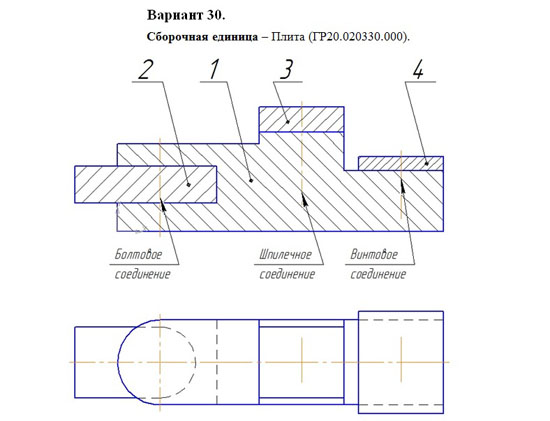

| Плита ГР20.020330.000 . Вариант 30
Выполнить сборочный чертеж и спецификацию соединения разъемного.
Детали.
1 – Основание. Материал – Сталь 45 ГОСТ 1050-88.
2 – Вставка
3 – Накладка.
4 – Пластина.
Стандартные крепежные изделия.
Болт М10….. ГОСТ 7805-70.
Винт М6 ….. ГОСТ 1491-80.
Шпилька М8 …. ГОСТ 22037-76.
Гайка …. ГОСТ 5927-70.
Шайба …. ГОСТ 11371-78.
Шайба …. ГОСТ 6402-70.
Плита ГР20.020330.000 . Вариант 30 СКАЧАТЬ
|
| |
| |
|
