| Подвеска 00.31.000
Подвеска предназначена для соединения подъемного стержня - тяги 4 с двумя концами грузовых цепей механизма подъема шибера (заслонки) мартеновский печей.
Концы цепей охватывают оси 5 подвески. Оси входят в верхние отверстия серег 2. Серьги свободно посажены на оси 6. Тяга 4, к концу которой шарнирно присоединен шибер печи, также свободно подвешена на центральной оси 3. На концах всех осей поставлены шплинты 8-10.

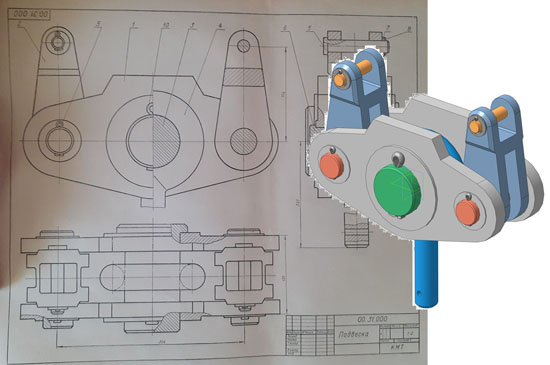

Подвеска 00.31.000 СБ
Подвеска 00.31.000 спецификация
Подвеска 00.31.000 3d сборка
Подвеска 00.31.000 чертежи
Щека 00.31.001
Серьга 00.31.002
Ось 00.31.003
Тяга 00.31.004
Ось 00.31.005
Ось 00.31.006
Шайба 00.31.007
Подвеска 00.31.000 СКАЧАТЬ
|
| |
|
|
|
