Обойма пружинная 00.33.000
| |
| lepris | Дата: Пятница, 28.04.2023, 08:08 | Сообщение # 1 |
 Генералиссимус
Группа: Администраторы
Сообщений: 3557
Статус: Offline
| Обойма пружинная 00.33.000
Пружинная обойма применяется в сортировочных устройствах и служит для поглощения нагрузки, возникающей при ударе сортируемого изделия о ролик 4, закрепленный в вилке 5 осью 7. Удар передается через шток 3 на пружину 6. Пружина упирается в стакан 2, который навинчивается на корпус 1. Для предотвращения самоотвинчивания стакана при сотрясении предусмотрена гайка 8, при помощи которой можно создать необходимый натяг между резьбами корпуса и стакана 2. Вилка 5 соединена со штоком 3 резьбой М10.

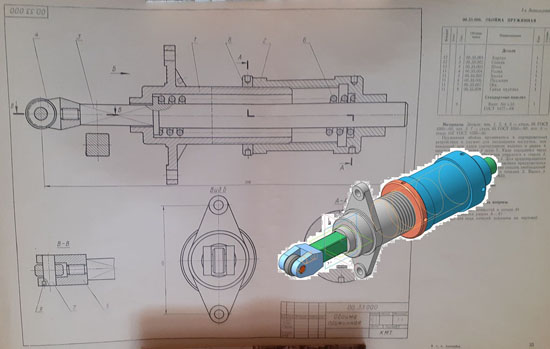

Обойма пружинная 00.33.000 сб
Обойма пружинная 00.33.000 спецификация
Обойма пружинная 00.33.000 3d сборка
Обойма пружинная 00.33.000 чертежи
Корпус 00.33.001
Стакан 00.33.002
Шток 00.33.003
Ролик 00.33.004
Вилка 00.33.005
Пружина 00.33.006
Ось 00.33.007
Гайка круглая 00.33.008
Обойма пружинная 00.33.000 СКАЧАТЬ
|
| |
|
|
|
