| Тиски 00.35.000
Тиски являются приспособлением для зажима деталей. Деталь зажимается в призмах 3. Призмы крепятся к губкам 1 и 2 винтами 9. Перемещение подвижной губки 1 осуществляется при помощи ходового винта 4 и гайки 5, закрепленной в подвижной губке винтами 8. Ходовой винт 4, имеющий прямоугольную резьбу, закреплен к неподвижной губке штифтами 10. Колонки 7 является направляющими подвижной губки 1.

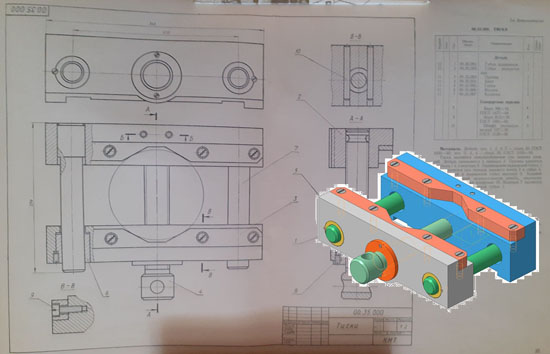

Тиски 00.35.000 СБ
Тиски 00.35.000 спецификация
Тиски 00.35.000 3d сборка
Тиски 00.35.000 чертежи
Губка подвижная 00.35.001
Губка неподвижная 00.35.002
Призма 00.35.003
Винт 00.35.004
Гайка 00.35.005
Втулка 00.35.006
Колонка 00.35.007
Тиски 00.35.000 СКАЧАТЬ
|
| |
|
|
|
