| Подвеска 00.39.000

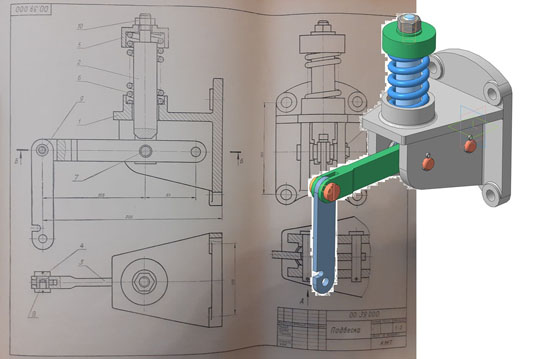

Подвеска является составной частью механизма, предназначенного для сортировочных устройств. Подвеска состоит из кронштейна /, через отверстие которого проходит шток 2. На штоке установлена пружина 6. Коромысло 3 закреплено в штоке 2 и кронштейне 1 осями 7.
Кулачковый механизм (на чертеже не показан) перемещает планку 9 с коромыслом 3 вниз. После выполнения операции сортировочного процесса пружина 6 возвращает коромысло 3 в прежнее положение.
Подвеска 00.39.000 СБ
Подвеска 00.39.000 спецификация
Подвеска 00.39.000 3d сборка
Подвеска 00.39.000 чертежи
Кронштейн 00.39.001
Шток 00.39.002
Коромысло 00.39.003
Ось 00.39.004
Тарелка 00.39.005
Пружина 00.39.006
Ось 00.39.007
Винт М10 00.39.008
Планка 00.39.009
Подвеска 00.39.000 СКАЧАТЬ
|
| |
|
|
|
