Ролик поворотный 00.42.000
| |
| lepris | Дата: Суббота, 29.04.2023, 06:40 | Сообщение # 1 |
 Генералиссимус
Группа: Администраторы
Сообщений: 3557
Статус: Offline
| Ролик поворотный 00.42.000
Поворотный ролик применяется в тележках, служащих для перевозки деталей машин в цехах заводах.
Ролик устанавливается в кронштейнах 3 и 4 которые болтами крепятся к тележке. Через кронштейны 3 и 4 проходит цилиндрическая часть вилки 1, закрепленная гайкой 14. между втулкой кронштейна 3 и вилкой 1 установлен упорный шарикоподшипник 16. В ролике 5 запрессован шарикоподшипник 15, который зажимается крышкой 6, втулками 8 и винтами 12. На ролик 5 натянут бандаж 7. В ролике 6 имеются выточки под уплотнительные кольца 17, которые препятствуют попаданию пыли в подшипник.

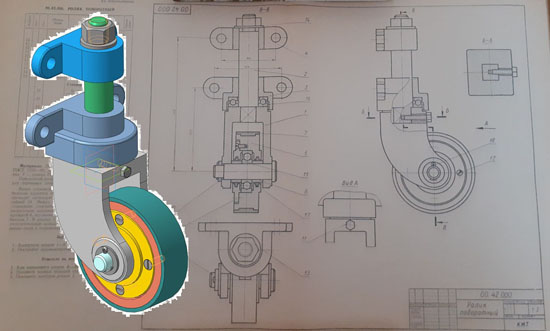

Ролик поворотный 00.42.000 СБ
Ролик поворотный 00.42.000 спецификация
Ролик поворотный 00.42.000 3d сборка
Ролик поворотный 00.42.000 чертежи
Вилка 00.42.001
Стержень 00.42.002
Кронштейн 00.42.003
Кронштейн 00.42.004
Ролик 00.42.005
Крышка 00.42.006
Бандаж 00.42.007
Втулка 00.42.008
Ось 00.42.009
Шайба 00.42.010
Ролик поворотный 00.42.000 СКАЧАТЬ
|
| |
|
|
|
