| Устройство к траковому транспортеру 00.53.000
Траковый транспортер применяется в кузнечно-штамповочных цехах для подачи нагретых заготовок к штамповочным агрегатам. Бесконечная лента, набранная из траков (секций), соединенные между собой пальцами (осями), охватывает шестигранник 1. Шестигранники посажены попарно на вал 3, который с помощью звездочки 6 (цепной передачи) соединяется с редуктором (на чертеже не показан). При вращении шестигранников 1 лента перематывается и перемещает лежащие на ней поковки или заготовки.

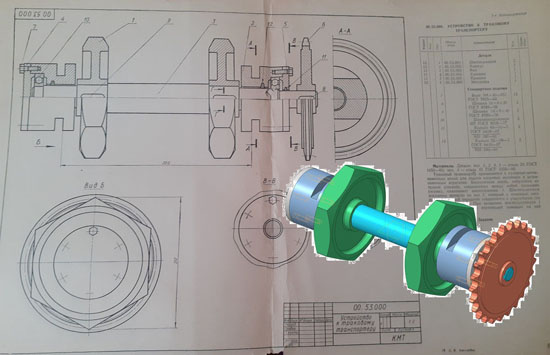

Устройство к траковому транспортеру 00.53.000 сб
Устройство к траковому транспортеру 00.53.000 спецификация
Устройство к траковому транспортеру 00.53.000 3d сборка
Устройство к траковому транспортеру 00.53.000 чертежи
00.53.001 Шестигранник
00.53.002 Корпус
00.53.003 Вал
00.53.004 Крышка
00.53.005 Крышка
00.53.006 Звездочка
Устройство к траковому транспортеру 00.53.000 СКАЧАТЬ
|
| |
|
|
|
