| Цилиндр пневматический 00.38.000

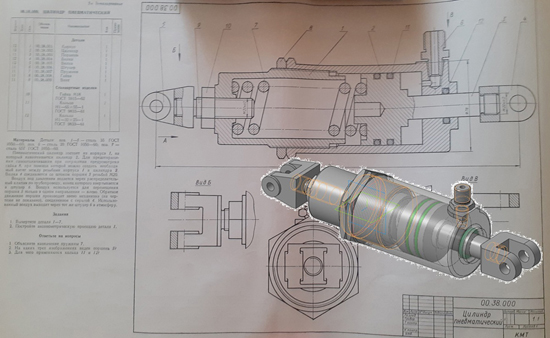

Пневматический цилиндр состоит из корпуса 1, на который навинчивается цилиндр 2. Для предотвращения самоотвинчивания при сотрясении предусмотрена гайка 8, при помощи которой можно создать необходимый натяг между резьбами корпуса 1 и цилиндра 2.
Вилка 4 соединяется со штоком поршня 3 резьбой М20.
Воздух под давлением подается через распределительный клапан по трубопроводу, конец которого ввертывается в штуцер 6. Воздух используется для премещения поршня 3 только в одном направлении - влево. Обратное движение поршня, производит звено механизма (на чертеже не показано), соединенное с серьгой 4. Использованный воздух выходит через тот же штуцер 6 в атмосферу.
