| Тяга 00.27.000 ЧЕРТЕЖ
Данная тяга является промежуточным звеном частей механизмов. Тяга имеет головку поз. 1 с двумя плотно вставленными сменными вкладышами поз. 4, застопоренными винтами поз. 6. Через верхнее отверстие головки подводится густая смазка. Вилка поз. 2 соединяется с головкой винтовой стяжкой поз. 3, имеющей на концах правую и левую резьбу. Длину тяги можно регулировать. Для этого нужно ключом отпустить гайки поз. 8 и повернуть стяжку за среднюю часть до нужного размера между центром головки и вилкой. После регулировки тягу закрепляют, затягивая ключом гайки поз. 8, которые препятствуют произвольному вывинчиванию стяжки при работе механизма.

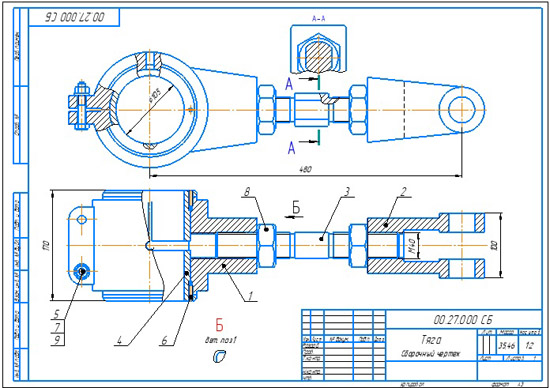

Тяга 00.27.000 сборочный чертеж
Тяга 00.27.000 спецификация
Тяга 00.27.000 3d сборка
Тяга 00.27.000 чертежи
Головка 00.27.001
Вилка 00.27.002
Стяжка 00.27.003
Вкладыш 00.27.004
Тяга 00.27.000 СКАЧАТЬ
|
| |
|
|
|
