Кривошип. Вариант 9
| |
| lepris | Дата: Понедельник, 08.05.2023, 13:07 | Сообщение # 1 |
 Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline
| Кривошип. Вариант 9

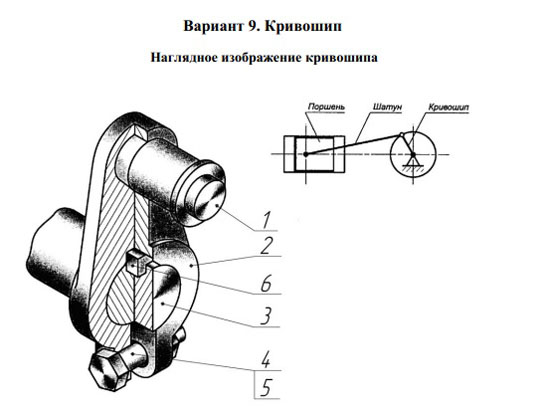

Деталь шатунно-кривошипного механизма, представляющая собой эксцентрично расположенный палец (или цапфу) 1 кривошипа, соединенный с вращающимся валом 3 посредством плеча 2. С пальцем кривошипа шарнирно соединяется шатун. Кривошип передает движение от шатуна к валу и превращает поступательное движение поршня во вращательное движение вала.
Детали позиций 1 и 2 выполнены из стали 40Х ГОСТ 4543-71, деталь позиции 3 – из стали 30ХГСА ГОСТ 4543-71.
Кривошип. Вариант 9 сб
Кривошип. Вариант 9 спецификация
Кривошип. Вариант 9 3д модель
Кривошип. Вариант 9 чертежи
Палец 9.01
Плечо 9.02
Вал 9.03
Кривошип. Вариант 9 СКАЧАТЬ
|
| |
| |
|
