Сальник. Вариант 12
leprisДата: Понедельник, 08.05.2023, 13:12 | Сообщение # 1
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline
Сальник. Вариант 12

Сальник уплотнение, герметизирующее зазор между подвижными

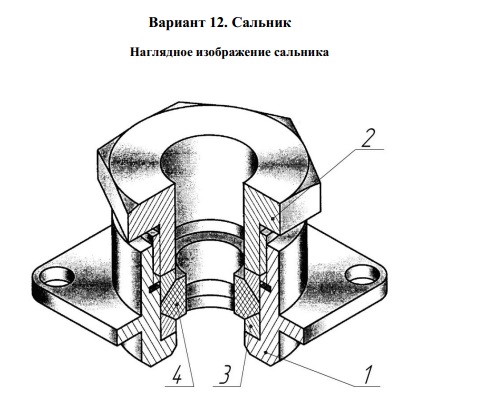

деталями в устройстве. Данный сальник, или проходник, предназначен для ввода кабеля питания или провода через стенки и перегородки корпусов приборов. Конструктивно сальник для кабеля состоит из корпуса 1, в котором помещены две одинаковые металлические втулки 3, имеющие с одной стороны конические поверхности и зажимающее уплотнительное кольцо – манжету 4, служащее для уплотнения кабеля, и гайки накидной 2.
Детали позиций 1, 2 и 3 выполнены из стали 08 ГОСТ 1050-88, а деталь позиции 4 – из смеси резиновой 3063 ТУ 38-1051082-86.

Сальник Вариант 12 Сб
Сальник Вариант 12 Спецификация
Сальник Вариант 12 3д модель
Сальник Вариант 12 чертежи
Корпус 12.01
Гайка накидная 12.02
Втулка 12.03
Кольцо уплотнительное 12.04

Сальник. Вариант 12 СКАЧАТЬ
