Зажим Г-образный. Вариант 13
| |
| lepris | Дата: Суббота, 13.05.2023, 09:23 | Сообщение # 1 |
 Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline
| Зажим Г-образный. Вариант 13

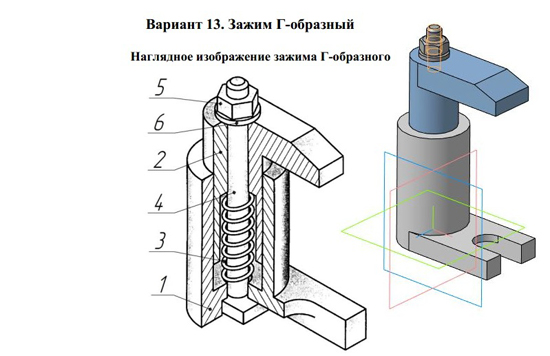

Приспособление, применяемое при сборочных работах в сборочном цехе. В стакан 1 входит Г-образный прихват 2. Сквозь них продет длинный болт 4, на который навинчена сверху гайка 5 и подложена под нее шайба 6. Зажим подводят к детали или несколькими деталям и закрепляют между выступами стакана и прихвата. Чтобы снять зажим, достаточно немного повернуть гайку и тогда пружина 3 сразу же раздвинет сжимающие детали.
Стакан 1 выполнен из стали 9ХВГ ГОСТ 5950-2000, прихват 2 – из стали 40Х ГОСТ 4543-71, пружина 3 – из стали 08 ГОСТ 1050-88. В сборочную единицу входят стандартные изделия:
болт М6-8g x 85 ГОСТ 15589-70;
гайка М6-6H ГОСТ 5915-70;
шайба C.6.37 ГОСТ 11371-78.
Зажим Г-образный. Вариант 13 сб
Зажим Г-образный. Вариант 13 Спецификация
Зажим Г-образный. Вариант 13 3d сборка
Зажим Г-образный. Вариант 13 чертежи
Стакан 13.01
Прихват 13.02
Пружина 13.03
Зажим Г-образный. Вариант 13 СКАЧАТЬ
|
| |
| |
|
