Головка расточная. Вариант 16

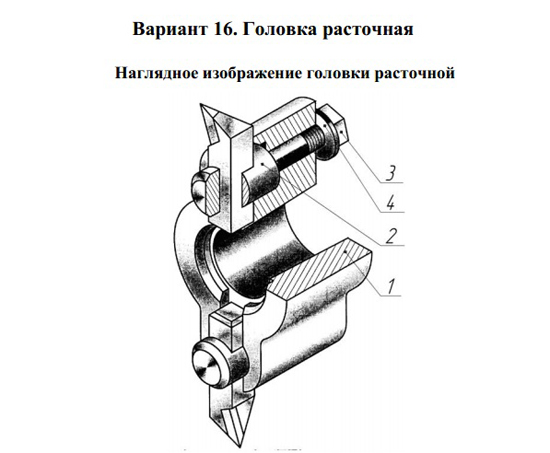

Приспособление для установки режущего инструмента. Расточная головка состоит из державки 1 и закрепленных с помощью гаек 3 двух резцедержателей 2. Резцы, выдвинутые по обе стороны головки для расточки отверстия нужного диаметра, закреплены в отверстии резцедержателей и в канавке головки. Коническим отверстием расточная головка насаживается на специальную оправку, закрепленную в суппорте токарного станка. Расточка осуществляется при относительном вращательном и поступательном движениях изделий и инструмента. Расточные головки могут быть цельными и разъемными с двумя и более резцами.
Детали позиций 1 и 2 выполнены из стали 40Х ГОСТ 4543-71. В состав сборочной единицы входят стандартные изделия:
– гайка М20x1,5-6H ГОСТ 5915-70;
– шайба C.20.37 ГОСТ 11371-78.

Головка расточная. Вариант 16 сб
Головка расточная. Вариант 16 Спецификация
Головка расточная. Вариант 16 3d сборка
Головка расточная. Вариант 16 чертежи
16.01 державка
16.02 Резцедержатель

Головка расточная. Вариант 16 СКАЧАТЬ
