Вороток. Вариант 20
leprisДата: Воскресенье, 14.05.2023, 09:18 | Сообщение # 1
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline
Вороток. Вариант 20

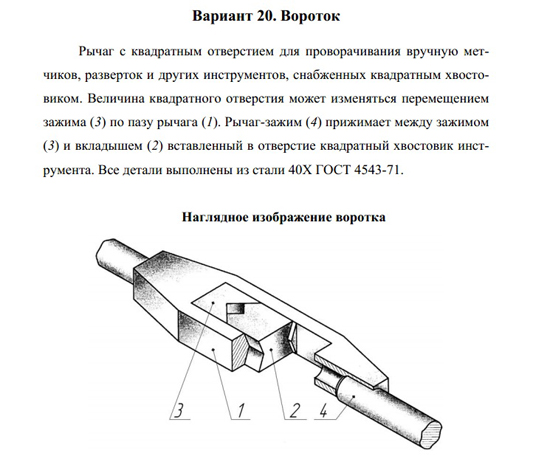

Рычаг с квадратным отверстием для проворачивания вручную метчиков, разверток и других инструментов, снабженных квадратным хвостовиком. Величина квадратного отверстия может изменяться перемещением зажима 3 по пазу рычага 1. Рычаг-зажим 4 прижимает между зажимом 3 и вкладышем 2 вставленный в отверстие квадратный хвостовик инструмента. Все детали выполнены из стали 40Х ГОСТ 4543-71.

Вороток. Вариант 20 сб
Вороток. Вариант 20 Спецификация
Вороток. Вариант 20 3d сборка
Вороток. Вариант 20 чертежи
Рычаг 20.01
Зажим 20.02
Рычаг-зажим 20.03

Вороток. Вариант 20 СКАЧАТЬ
