Виброгаситель. Вариант 23
leprisДата: Среда, 17.05.2023, 16:18 | Сообщение # 1
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline
Виброгаситель. Вариант 23

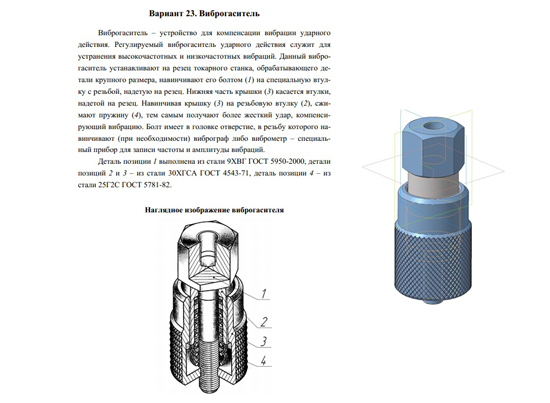

Виброгаситель – устройство для компенсации вибрации ударного
действия. Регулируемый виброгаситель ударного действия служит для устранения высокочастотных и низкочастотных вибраций. Данный виброгаситель устанавливают на резец токарного станка, обрабатывающего детали крупного размера, навинчивают его болтом 1 на специальную втулку с резьбой, надетую на резец. Нижняя часть крышки 3 касается втулки,
надетой на резец. Навинчивая крышку 3 на резьбовую втулку 2, сжимают пружину 4, тем самым получают более жесткий удар, компенсирующий вибрацию. Болт имеет в головке отверстие, в резьбу которого навинчивают (при необходимости) виброграф либо виброметр – специальный прибор для записи частоты и амплитуды вибраций.
Деталь позиции 1 выполнена из стали 9ХВГ ГОСТ 5950-2000, детали позиций 2 и 3 – из стали 30ХГСА ГОСТ 4543-71, деталь позиции 4 – из стали 25Г2С ГОСТ 5781-82.

Виброгаситель. Вариант 23 сб
Виброгаситель. Вариант 23 Спецификация
Виброгаситель. Вариант 23 3д модель
Виброгаситель. Вариант 23 чертежи
Болт 23.01
Втулка 23.02
Крышка 23.03
Пружина 23.04

Виброгаситель. Вариант 23 СКАЧАТЬ
