Клапан сбрасывающий Вариант 29

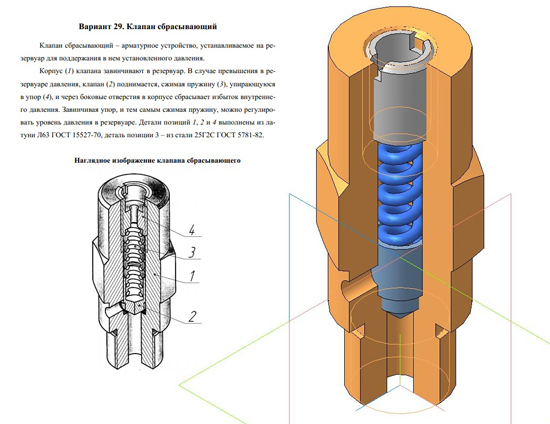

Клапан сбрасывающий – арматурное устройство, устанавливаемое на резервуар для поддержания в нем установленного давления.
Корпус 1 клапана завинчивают в резервуар. В случае превышения в резервуаре давления, клапан 2 поднимается, сжимая пружину 3, упирающуюся в упор 4, и через боковые отверстия в корпусе сбрасывает избыток внутреннего давления. Завинчивая упор, и тем самым сжимая пружину, можно регулировать уровень давления в резервуаре. Детали позиций 1, 2 и 4 выполнены из латуни Л63 ГОСТ 15527-70, деталь позиции 3 – из стали 25Г2С ГОСТ 5781-82.

Клапан сбрасывающий. Вариант 29 сб
Клапан сбрасывающий. Вариант 29 Спецификация
Клапан сбрасывающий. Вариант 29 3д сборка
Клапан сбрасывающий. Вариант 29 чертежи
Корпус 29.01
Клапан 29.02
Пружина 29.03
Упор 29.04

Клапан сбрасывающий Вариант 29 СКАЧАТЬ
