Ролик поддерживающий. Вариант 35
leprisДата: Пятница, 19.05.2023, 07:26 | Сообщение # 1
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline

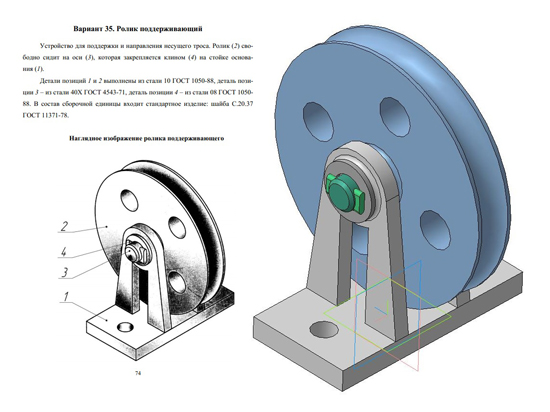

Ролик поддерживающий. Вариант 35

Устройство для поддержки и направления несущего троса. Ролик 2 свободно сидит на оси 3, которая закрепляется клином 4 на стойке основания 1.
Детали позиций 1 и 2 выполнены из стали 10 ГОСТ 1050-88, деталь позиции 3 из стали 40Х ГОСТ 4543-71, деталь позиции 4 из стали 08 ГОСТ 1050-88. В состав сборочной единицы входит стандартное изделие: шайба C.20.37
ГОСТ 11371-78.

Ролик поддерживающий. Вариант 35 сб
Ролик поддерживающий. Вариант 35 Спецификация
Ролик поддерживающий. Вариант 35 3д сборка
Ролик поддерживающий. Вариант 35 чертежи
Основание 35.01
Ролик 35.02
Ось 35.03
Клин 35.04

Ролик поддерживающий. Вариант 35 СКАЧАТЬ
