| Каретка. Вариант 36

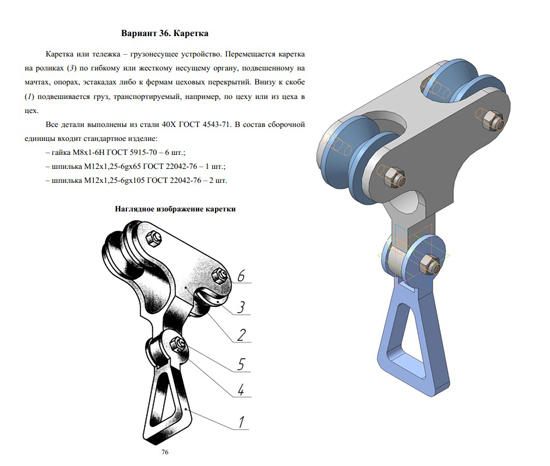

Каретка или тележка грузонесущее устройство. Перемещается каретка на роликах 3 по гибкому или жесткому несущему органу, подвешенному на мачтах, опорах, эстакадах либо к фермам цеховых перекрытий. Внизу к скобе 1 подвешивается груз, транспортируемый, например, по цеху или из цеха в цех.
Все детали выполнены из стали 40Х ГОСТ 4543-71. В состав сборочной
единицы входит стандартное изделие:
– гайка М8x1-6H ГОСТ 5915-70 – 6 шт.;
– шпилька М12x1,25-6gx65 ГОСТ 22042-76 – 1 шт.;
– шпилька М12x1,25-6gx105 ГОСТ 22042-76 – 2 шт.
Каретка. Вариант 36 сб
Каретка. Вариант 36 Спецификация
Каретка. Вариант 36 3д сборка
Каретка. Вариант 36 чертежи
Скоба 36.01
Обойма 36.02
Ролик 36.03
Каретка. Вариант 36 СКАЧАТЬ
|
| |
| |
|
