| Маслоуказатель. Вариант 39

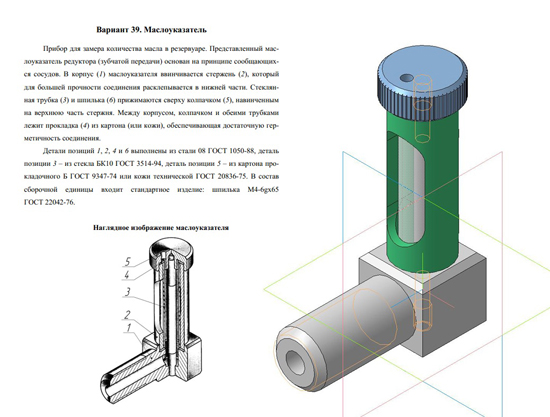

Прибор для замера количества масла в резервуаре. Представленный маслоуказатель редуктора (зубчатой передачи) основан на принципе сообщающихся сосудов. В корпус 1 маслоуказателя ввинчивается стержень 2, который для большей прочности соединения расклепывается в нижней части. Стеклянная трубка 3 и шпилька 6 прижимаются сверху колпачком 5, навинченным на верхнюю часть стержня. Между корпусом, колпачком и обеими трубками лежит прокладка 4 из картона (или кожи), обеспечивающая достаточную герметичность соединения.
Детали позиций 1, 2, 4 и 6 выполнены из стали 08 ГОСТ 1050-88, деталь позиции 3 – из стекла БК10 ГОСТ 3514-94, деталь позиции 5 – из картона прокладочного Б ГОСТ 9347-74 или кожи технической ГОСТ 20836-75. В состав сборочной единицы входит стандартное изделие: шпилька М4-6gx65 ГОСТ 22042-76.
Маслоуказатель. Вариант 39 сб
Маслоуказатель. Вариант 39 Спецификация
Маслоуказатель. Вариант 39 3д сборка
Маслоуказатель. Вариант 39 чертежи
Корпус 39.01
Стержень 39.02
Цилиндр 39.03
Колпачок 39.04
Маслоуказатель. Вариант 39 СКАЧАТЬ
|
| |
| |
|
