Приспособление для гибки труб. Вариант 47

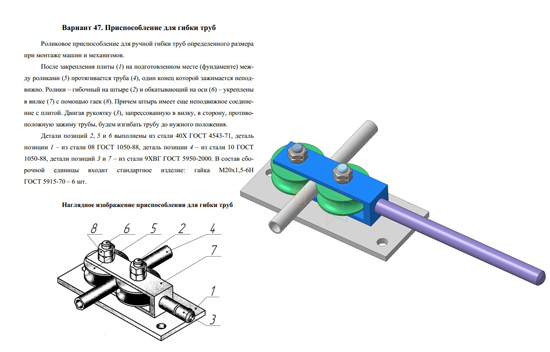

Роликовое приспособление для ручной гибки труб определенного размера при монтаже машин и механизмов.
После закрепления плиты 1 на подготовленном месте (фундаменте) между роликами (5) протягивается труба 4, один конец которой зажимается неподвижно. Ролики – гибочный на штыре 2 и обкатывающий на оси 6 укреплены в вилке 7 с помощью гаек 8. Причем штырь имеет еще неподвижное соединение с плитой. Двигая рукоятку 3, запрессованную в вилку, в сторону, противоположную зажиму трубы, будем изгибать трубу до нужного положения.
Детали позиций 2, 5 и 6 выполнены из стали 40Х ГОСТ 4543-71, деталь позиции 1 – из стали 08 ГОСТ 1050-88, деталь позиции 4 из стали 10 ГОСТ 1050-88, детали позиций 3 и 7 – из стали 9ХВГ ГОСТ 5950-2000. В состав сборочной единицы входит стандартное изделие: гайка М20x1,5-6H ГОСТ 5915-70 – 6 шт.

Приспособление для гибки труб. Вариант 47 сб
Приспособление для гибки труб. Вариант 47 Спецификация
Приспособление для гибки труб. Вариант 47 3д сборка
Приспособление для гибки труб. Вариант 47 чертежи
47.01 Плита
47.02 Штырь
47.03 Рукоятка
47.04 Труба
47.05 Ролик
47.06 Ось
47.07 Вилка

Приспособление для гибки труб. Вариант 47 СКАЧАТЬ
