| Блок подвесной. Вариант 49

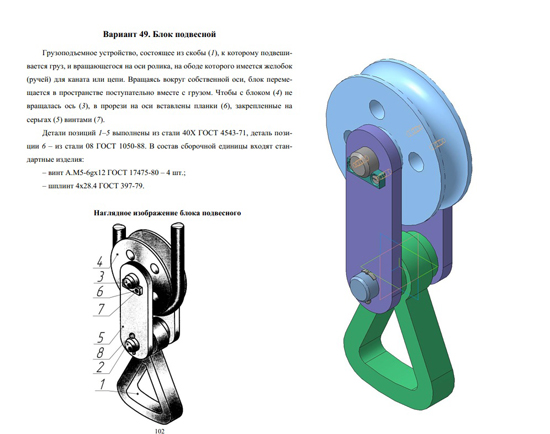

Грузоподъемное устройство, состоящее из скобы 1, к которому подвешивается груз, и вращающегося на оси ролика, на ободе которого имеется желобок (ручей) для каната или цепи. Вращаясь вокруг собственной оси, блок перемещается в пространстве поступательно вместе с грузом. Чтобы с блоком 4 не вращалась ось 3, в прорези на оси вставлены планки 6, закрепленные на
серьгах 5 винтами 7.
Детали позиций 1–5 выполнены из стали 40Х ГОСТ 4543-71, деталь позиции 6 – из стали 08 ГОСТ 1050-88. В состав сборочной единицы входят стандартные изделия:
– винт А.М5-6gx12 ГОСТ 17475-80 – 4 шт.;
– шплинт 4x28.4 ГОСТ 397-79.
Блок подвесной. Вариант 49 сб
Блок подвесной. Вариант 49 Спецификация
Блок подвесной. Вариант 49 3д сборка
Блок подвесной. Вариант 49 чертежи
Скоба 49.01
Палец 49.02
Ось 49.03
Блок 49.04
Серьга 49.05
Планка 49.06
Блок подвесной. Вариант 49 СКАЧАТЬ
|
| |
| |
|
