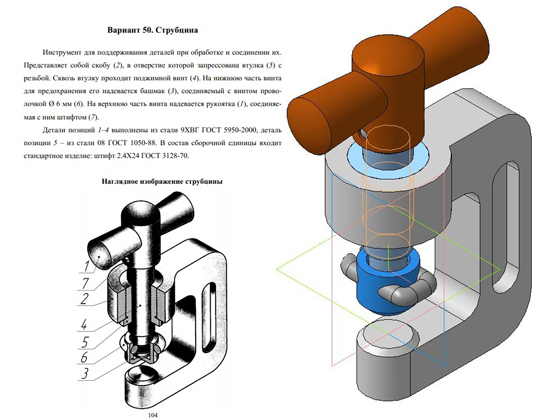

Струбцина. Вариант 50

Инструмент для поддерживания деталей при обработке и соединении их.
Представляет собой скобу (2), в отверстие которой запрессована втулка 5 с резьбой. Сквозь втулку проходит поджимной винт 4. На нижнюю часть винта
для предохранения его надевается башмак 3, соединяемый с винтом проволочкой O 6 мм 6. На верхнюю часть винта надевается рукоятка 1, соединяемая с ним штифтом 7.
Детали позиций 1–4 выполнены из стали 9ХВГ ГОСТ 5950-2000, деталь позиции 5 – из стали 08 ГОСТ 1050-88. В состав сборочной единицы входит
стандартное изделие: штифт 2.4Х24 ГОСТ 3128-70.

Струбцина. Вариант 50 сб
Струбцина. Вариант 50 Спецификация
Струбцина. Вариант 50 3д сборка
Струбцина. Вариант 50 чертежи
Рукоятка 50.01
Скоба 50.02
Башмак 50.03
Поджимной винт 50.04
Втулка 50.05

Струбцина. Вариант 50 СКАЧАТЬ
